矽恩的SN3340是一个连续模式电感降压转换器，设计用于从一个高于LED的电压源高效率地驱动单个或多个串联LED。该器件的输入电压范围在6V到18V之间，并提供一个外部可调的高达750mA的恒定输出电流。取决于电源电压和外部元件，该器件可以提供高达12瓦的输出功率。
SN3340包含输出开关和一个高压侧输出电流检测电路，它利用一个外置电阻设定标称平均输出电流。输出电流可以通过施加一个外部控制信号到ADJ引脚上进行线性调整。ADJ引脚接受直流电压或PWM波形。取决于控制频率，这将提供一个连续的或门控的输出电流。
在ADJ引脚上施加一个0.2V或更低的电压将关闭输出，并使该器件进入低电流待机状态。SN3340采用SOT23-5和SOT89-5两种封装，分别针对350mA和700mA输出电流应用。
该器件的典型卖点包括：
·电路简单，外部元件少；
·输入电压范围可从6V到18V；
·内部18V电源开关；
·最高可耐受30V的瞬态输入电压；
·高达750mA输出电流
·单引脚开关操作
·可使用DC电压或PWM信号控制亮度
·效率高达95%
·高达1MHz的开关频率
·固有开路LED保护
·过热关断保护电路

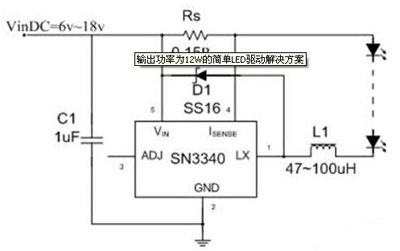

典型应用电路如下：
输出功率为12W的简单LED驱动解决方案
