    由于LED电源和驱动电路容易遭受过电冲击和短路故障而损坏，因此在驱动电路设计中要充分考虑各种故障状态的保护措施，以提高电路的可靠性，从而降低返修率。PTC可以实现交流电源的过流和短路保护，MOV用于过电冲击和浪涌保护。PTC+TVS系列是用于直流电源输入口的过压过流综合保护元件，LED灯串联的表面贴装保险丝则是实现负载过流或断路故障保护。

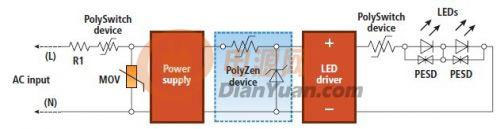

      如图为LangTuo Electronics可用于开关模式电源供应（SMPS）和LED驱动输入输出的综合保护机制。

    PPTC也是一种过流保护器件，可以安装在同电源输入串联的位置上，用来防止电路短接、电流过载或者用户误操作引起的危害。另外，在输入端放置一个MOV也可以为LED模块提供过压保护。

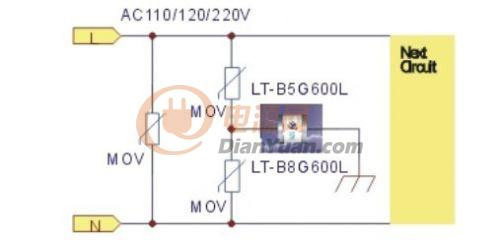

    MOV与GDT气体放电管的组合使用-----许多设备生产商倾向于使用联合的保护电路，把可重置PPTC器件同上游的防雷保护结合在一起。

    LED驱动器也很容易受到不当的直流电压和极性错误的损害。其输出也可能被未加留意的短接破坏。电源接口同样也会受到瞬间电压过压的损害，另外还有ESD冲击。驱动器输入端，简单提供了一个传统的箝位二极管，可以防止瞬变提供反向偏置保护和过流保护。

    总结

    可重置PPTC器件可以防止LED照明应用中由过流或温度过高导致的损害。MOV+GDT（LT-B5G600L）过压保护器件可以帮助生产商满足一系列的安全管理机构的要求，同时还能提供高电流处理及能量吸收处理能力，另外还能对瞬变过压作出快速反应。ESD保护器件可以防止ESD问题，且保持很低的电容。
