神州音响网讯 目前,AES/EBU数字音频信号在各传输和播出系统的广泛应用,如节目制作系统,播出传输系统以及发射设备的信号源系统等。过去模拟音频信号监听用的监听耳机,可实现对模拟音频传输路由上各个监测点的信号监听。然而对数字音频信号,在传输路由上的监听就不是那么方便了。作者结合自己的工作实际,为了能在AES/EBU数字音频通路的各个环节能方便地监听到数字音频信号,方便对信号传输故障的快速判断和处理,通过改进模拟音频监听耳机,使其能监听数字音频信号。下面就从AES/EBU数字音频出发,介绍AES/EBU数字音频信号的特点和数字音频信号监听耳机的制作及在数字广播传输系统中的应用。
一.AES/EBU数字音频信号介绍
AES/EBU是一种用来传输数字音频数据的串行位传输协议,是音频工程协会(AES)建立的一个互联标准,其中最有影响的就是AES3-1992和AES-3id-2001。AES3-1992(r1997)格式是用两个通道线性表示数字音频信息的串行传输格式。这一格式提供了在一根屏蔽双绞线上传输两个通道的经过周期性取样和统一量化的数字音频串行信号,即所谓平衡方式。为适应长距离(超过1000米)传输AES3格式音频数据的需要,AES协会在1995年出台了一份文件AES-3id -1995,并在2001年更新。Id是information document的缩写,这表明它并不是AES3-1992的替代,而是一种补充。
二.AES/EBU数字音频监听耳机的制作

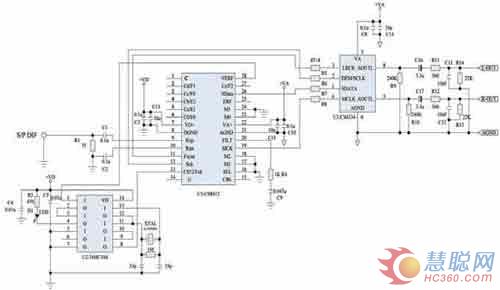

通过以上对AES/EBU数字音频信号的介绍和其解码的实现,为制作AES/EBU数字音频监听耳机有了理论和实现的基础,下面就根据前面的介绍,用电路图制作软件Protel DXP描绘AES/EBU数字音频信号解码实现电路图如图1:
图1 AES/EBU数字音频解码原理图
通过该原理图,便可产生和制作AES/EBU数字音频解码印刷电路板,为减少电路板的体积,方便安装在耳机,该电路板采用双层设计,电源采用体积小的,手机上使用的3.7伏锂电池。

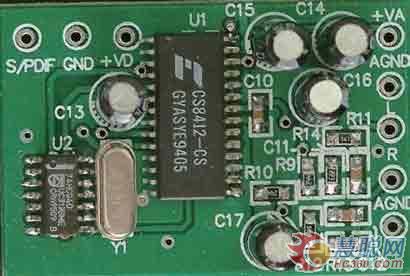

在电路板上安装元件后,解码电路板如图2所示:
图2 电路板正视图
