基于LinuxNFS的Web数码相框设计

     随着数码相机和互联网的普及，越来越多的家庭拥有自己的媒体库。媒体库中既包含有自己拍摄的影像文件，也有从网络上下载的影像资料。然而展示影像资料的手段单一，主要通过PC来实现。因此未来构建以媒体库为中心的家庭多媒体网络，把多媒体资料在各式各样的家庭网络媒体终端上展示出来，将成为一种必然的趋势。媒体终端包括Web数码相框、网络数字电视等。

    Web数码相框的提出正是为了设计一种家庭嵌入式网络媒体终端，但目前市场上常见的数码相框的网络可扩展性差，本设计方案的提出正是为了能够弥补这方面的不足，提高网络可扩展性。并在本设计方案的基础上构建网络数字电视等其他多功能终端实体。

    1技术方案

    Web数码相框要具有JPEG图像文件显示功能，需要进行大量解码处理，且实时性要求高，因此选用低功耗、高性能的32位处理器ARM。基于ARM920T体系结构的S3C2440嵌入式微处理器具有如下特点：l6／32bitARM920T内核，最高工作频率400MHz，运算能力为440MIPS，能够胜任多媒体文件的处理任务。所以，硬件部分采用在S3C2440基础上构建的一个具有Web功能的嵌入式系统。

    软件部分选择最新的Linux2．6操作系统，该操作系统属于开源免费的，可大大降低产品的开发成本。Linux2．6操作系统遵守GPL开发原则，可找到丰富的驱动程序源码，该系统还支持TCP／IP协议栈，可以有效降低开发难度，缩短开发周期。另外Linux2．6内核相比Linux2．4内核操作系统的实时性更好，功能也更加丰富，完全满足Web数码相框的设计要求。

    2硬件设计

    2．1LCD接口设计

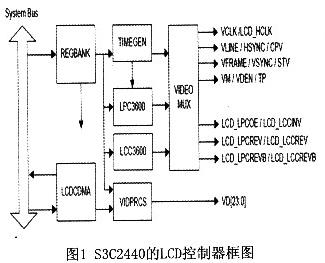

    S3C2440芯片集成了TFTLCD的驱动器(图1)，因此本文采用了256k色240×320的TFT真彩LCD，所以LCD接口的设计就相对简单(图2)。LCD接口用一个41Pin插座，包含了常见LCD所用的大部分控制信号(行场扫描、时钟和使能等)，和完整的RGB数据信号(RGB输出为8：8：8)。同时还有一个跳线的设计方便支持不同的LCD工作电压。

    2．2网络接口设计

    网络接口设计采用目前常见的DM9000芯片。该芯片是一款快速以太网控制处理器，合成了MlAC、PHY、MMU，自适应10／100M网络，非常适合作为嵌入式系统的网络接口芯片。在本设计中，S3C2440与DM9000之间采用地址线和数据线复用的方式。同时DM9000的AEN端接S3C2440的nGCS4，这样DM9000的地址线IO为Ox20000000，数据IO为0x20000004。此外Linux2．6内核支持DM9000的驱动，这样给开发带来很大的方便。网络接口设计如图3所示。
