博睿大型拼接系统进驻新华社金融信息中心

    10月11日报道 近期，博睿超窄边液晶拼墙成功应用于北京市新华社金融信息中心交易大厅项目。该项目的主体为6行21列共计126块46寸SLCD46超窄边液晶拼墙，主要用于显示各种经济新闻和提供各种交易信息，是交易所中最主要的面向客户的数据显示终端。该项目主要由大屏显示子系统和显示控制子系统组成，整个大屏幕系统通过控制子系统和本地网络相连，可将买方有关应用系统的图文信息显示在大屏幕上，实现了客户对信息控制、调度、指挥、信息现代化的需求。

    新华金融交易大厅系统由大屏幕显示子系统和显示控制子系统两部分组成。包括一层交易大厅系统、一层展示厅、二层贵宾厅、二层签字厅和会议室。

    显示系统核心采用BRILLVIEWVP20126一体式高端拼接控制器，单台设备，无需级联，设备单体高度24U，具有1个超高清DVI双链接输入通道、30个电脑输入通道和50个复合视频输入通道，具有128个输出通道。

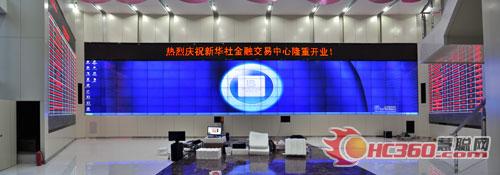

交易大厅126拼接全景图

    下面将详细介绍项目的系统部署：

    一、主要系统构成

    1、交易大厅大屏幕显示墙部分由液晶单元拼接组成，每个液晶单元的尺寸为46寸（1025mmX578.8mm），交易大厅正面全长25m，高8m，后部留出1.5m调试维修空间，拼接方式为21×6，底座离地高度1.5m，全高5.1m，液晶单元总数为126屏。

    2、系统由VP20126图形控制器控制整个大屏幕系统的显示。

    图形控制器采用专业图形控制器VP20126，单个图形控制器最大可同时控制256屏(设计容量）。

    3、系统视频信号处理

    56路视频信号输出直接接入拼接控制器，从而在大屏幕上可以实现56路视频信号的同时上屏显示，窗口任意放大、缩小、拉伸、层叠、漫游。

    4、系统RGB信号处理

    64路RGB信号输出直接接入拼接控制器，从而在大屏幕上可以实现64路RGB信号的同时上屏显示，窗口任意放大、缩小、拉伸、层叠、漫游。

    5、系统的控制部分由系统专用计算机（控制PC）及相应的控制软件完成。系统专用计算机通过相应的控制线缆主要控制以下设备：

    ●对图形控制器的控制

    ●对相应矩阵的控制

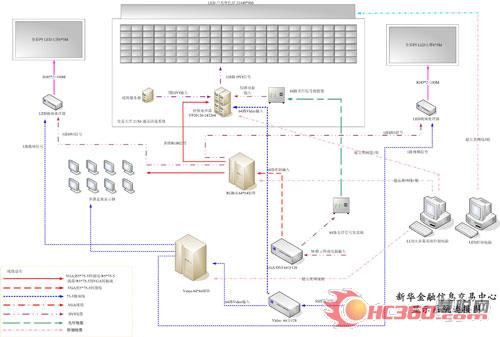

整体系统拓扑图

    二、系统技术特点

    1、显示特点

    DIDTFTLCD的特征

    DID（DigitalInfomationDisplay）TFT(Thin-FilmTransistor)LCD(LiquidCrystalDisplay)是专用产品液晶屏。它是根据应用于安防、广播电视、医疗、工业及公共媒体发布等领域专业监视器的技术要求而设计和生产的，是继NB、PC以及TV之后的第四代LCD产品。其卓越的显示性能，已经成为人们认同的当前最高端、最理想的液晶监视器显示屏。

    DIDTFTLCD液晶屏具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、可靠性更好、纯平面显示、亮度均匀、影像稳定不闪烁、120HZ倍频刷新频率、更长使用寿命等特征。

    高亮度：与TV和PC液晶屏相比，DID液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡(≤20.1”)和400~500cd/㎡(≥26”)，而DID液晶屏的亮度可以达到300~500cd/㎡(≤20.1”)和700~800cd/㎡(≥26”)。

    高对比度：DID液晶屏具有3000：1对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

    更好的彩色饱和度：目前普通LCD和CRT的彩色饱和度只有72％，而DIDLCD可以达到92%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

    更宽的视角：PVA（PatternedVerticalAlignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双170°以上(横向和纵向)。

    可靠性更好：普通液晶屏为电视，PC显示器设计，不支持日夜连续使用；DID液晶屏为监视器、广告牌设计，支持在公众场合日夜连续使用。
