柱体式线性阵列技术特性与设计应用(图)

在讨论柱体线性阵列之前，让我们先了解一下线性阵列的两大主要种类。线性阵列主要分为模块式线性阵列(Modular Line Array)和柱体式线性阵列(Column Line Array)两种。首先，让我们来谈一谈什么是模块式线形阵列。

模块式线性阵列又被称为“音乐会”线性阵列（Concert Line Array）。最初，当模块式线性阵列出现在音响市场的时候，主要是用于音乐会的扩声，由此，”音乐会”线性阵列这个名字就沿用了下来。模块式线性阵列是指把独立的音箱单元（或模块Module）纵向排列起来,结合所有独立音箱的声音传播特性，产生一个线性阵列特有的，宽广的横向，和狭窄的纵向声音覆盖。（请注意：线性阵列不是严格意义上的纵向排列系统，它有时也以横向排列的形式出现，比如说心型超低音线性阵列）。我们会经常看到形状像字母J的模块式线性阵列(JArray)。显而易见，那是为了增加线性阵列底部的纵向覆盖范围，从而使前排听音区域得到一个较好的声音覆盖。根据不同的应用和不同生产商的原始设计，每个独立音箱单元之间的角度可以从1度延伸到12度。但是角度越大，某些频段的线性阵列特性就会丢失越多。同时，为了满足不同的应用需求，模块式线性阵列还分为大型模块式与小型模块式等不同的类型与型号。比较有代表性的大型模块式线性阵列有JBL的Vertec,小型的有QSC的WideLine8等。图片1是一个10度倾斜的字母J模块式线性阵列。

10度倾斜的字母J模块式线性阵列

点击此处查看全部新闻图片

下面我们来谈一谈什么是柱体式线性阵列(Column Line Array)。

我们也许可以把柱体式线性阵列叫作柱体音箱，它同样有着线性阵列的声音传播特性。不象模块式线性阵列把独立的音箱单元（或模块Module）纵向排列在一起，柱体音箱是把相同的驱动单元依次排列在一个独立的柱型箱体内，以达到线性阵列所需要的物理环境。目前市场上的柱体音箱分为有源主动式和无源被动式两种。比较有代表性的有源柱体音箱有Duran Audio的Intellivox和Renkus-Heinz的Iconyx，无源的柱体音箱有Bose的MA12等。图片2是柱体音箱的侧面透视图。

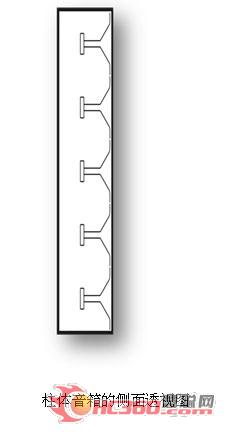

柱体音箱的侧面透视图

点击此处查看全部新闻图片

在了解了线形阵列和柱体音箱的基本特性与构造以后，我想把讨论的焦点放在柱体音箱在音响工程中的应用。在这个过程中，我想用简单的语言来讨论一些技术应用问题。这次的讨论不包括覆盖率公式，或语音清晰度的计算。如果你想学习和了解线性阵列的公式计算原理，我推荐你去读一读MarkS.Ureda在2001年五月发表在在ASE年会发表的论文Line Arrays:Theory and Applications.（线性阵列：理论和应用）
