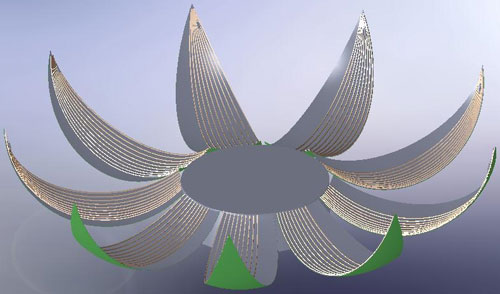

一、“活的足球”简介： MJ4 成功运用于2014巴西世界杯开幕式及闭幕式“活的足球”显示项目。项目总面积150sqm，球体直径7m，演出时共分开成9个花瓣。每个花瓣上铺满MJ4 P44灯串。整球由90000多个MJ4灯点组成，亮度高达7000nits。该项目的特殊性： 1. 高度定制化：球体每个花瓣上的灯串都长度不一，因此每条灯串都需单独定制，且花瓣上下转角处的点间距不一，因此每条灯串长度不一，间距不一。 2. 独特的安装连接方式：我方工程师进行高度精确计算，最终得出每条灯串长度和间距，并且画出详细布点图和系统连接图。 3. 独特的控制方式：特殊定制软件对球体像素点进行描点处理以实现整球的视频播放。 4. 特殊的视频处理：用于该项目的视频经过客户特别处理。我方工程师给出客户球体各个花瓣的布点图，客户参考制作视频，以保证该球体显示画面的完整性及真实性。 5. 独特的安装方式：该项目中，MJ4点光源系列并未使用卡座，客户使用尼龙粘扣来实现安装。 此次世界杯项目的采购，验证，生产各个过程都非常精细。尼龙粘扣经过多次试验最终选取最稳定可靠的一种用于该项目。客户在威特姆光电的指导文件下进行安装，威特姆光电工程师飞往巴西一个月时间协助校正，测试，维修和最终开幕式现场指导。初步测试效果后，客户对威特姆光电的方案和成果特别满意。 最终，“活的足球”在开幕式上进行了活灵活现的演出，著名歌手詹尼佛洛佩兹在足球内部的魔幻舞台上激情献唱主题曲《We are one》。世界足球大战由此拉开序幕。 二、“活的足球”前期准备 威特姆光电于2013年8月份接到关于“活的足球”的工程提议。威特姆光电销售人员及研发人员第一时间给出方案制图，进行配合。点光源的高柔韧性及研发的专业素养吸引了客户第一时间的回复及赞誉。 2013年10月初，球形项目图纸进行改动，对亮点和防水有更高要求，产品方案也随之改动。 2013年12月初球形项目图纸最终定稿，确定直径为7m，最终打开为9个花瓣。 客户再次来访威特姆光电，进行最终洽谈并及寄送样品给到巴西。(图为最终“活的足球”图纸要求) “活的足球”图纸要求 于2014年2月初荷兰ISE展会上再次与客户见面，最终确定由威特姆成为该异形定制项目的led显示屏供应商，使用产品为点光源系列MJ4。 从2月到3月期间，客户在威特姆光电与终端进行过多次skype会议，逐步解决该项目完成过程中遇到的问题和瓶颈。 于3月上旬法兰克福Prolight + Sound展会上，与客户一同庆祝赢得该项目，并且对于后续生产进度进行规划。 经过研发部门的精准核算，以及各项试验，最终，3月中旬开始了该订单的生产。4月中旬完成所有定制灯串。4月末，完成所有控制器，电源等。 威特姆光电工程师于5月7号飞往圣保罗，指导该项目的安装，调试，以及世界杯开幕式现场屏幕操控工作。工程师预计6月14号回国，并且在闭幕式再次飞往巴西担任全权掌控工作。 图一：MJ4 样品 图1 ： MJ4 样品 图 2： MJ4灯串焊接 图 2： MJ4灯串焊接 图 3： MJ4不同长短灯串老化测试 图 3： MJ4不同长短灯串老化测试 图 4： “活的足球”花瓣搭建以便系统调试

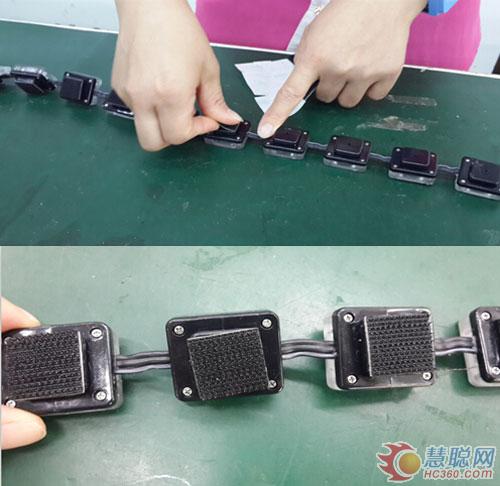

图 5： 粘贴“尼龙粘扣”
图 5： 粘贴“尼龙粘扣”

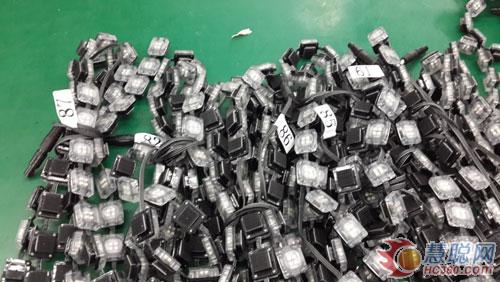

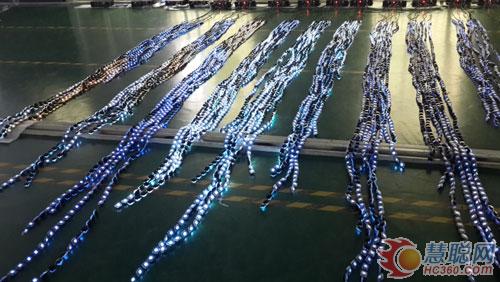

图 6： 灯串标签，方便识别
图 6： 灯串标签，方便识别

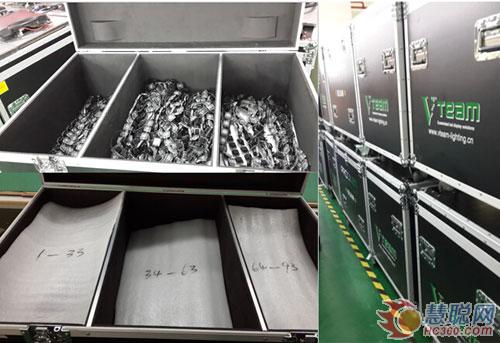

图 7： 包装，出货
图 7： 包装，出货

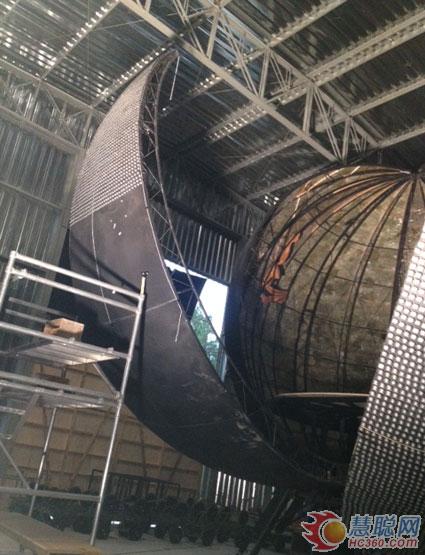

三、“活的足球”安装

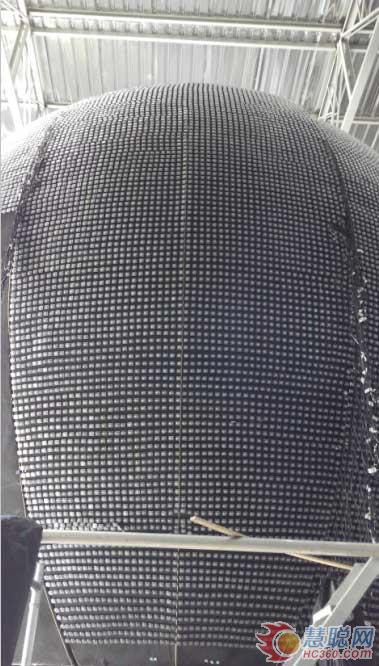

巴西，比利时，及威特姆三方团队共同完成该“活的足球”的安装，共花9天时间，每天安装一片花瓣。
图1
图1
图 2
图 2
图 3
图 3
图 4
图 4
四、“活的足球”调试和彩排
在各方客户和我方工程师的集体合作下，顺利完成了球形项目的安装，进入调试和彩排阶段。
因所有灯串设计人工安装，所以安装中出现细微问题 --- 部分部位精度不高。

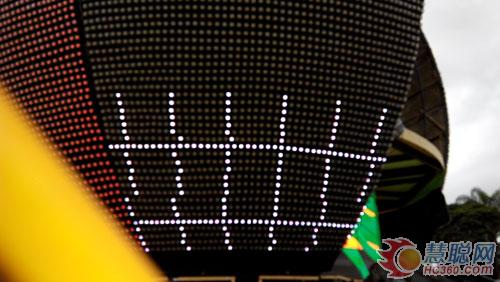

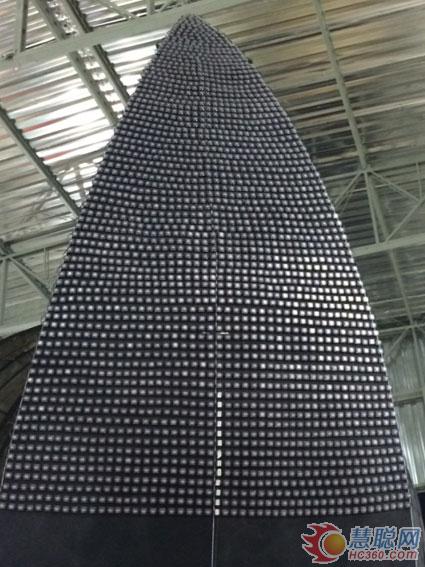

图 1： 安装精度不高
图 1： 安装精度不高
经过调整之后，客户对测试效果非常满意：

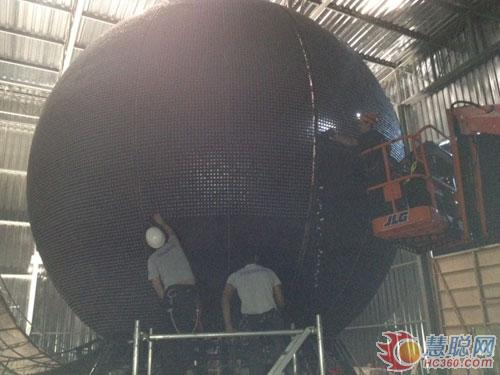

图 2： 我司工程师现场协助
工程师现场协助

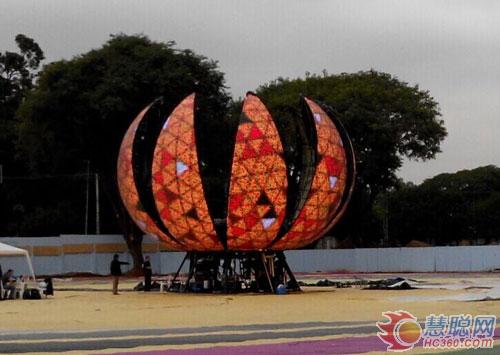

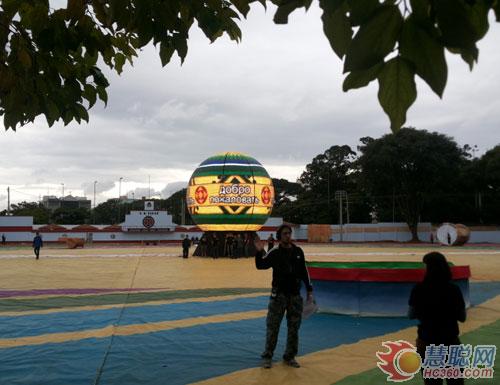

图 3：测试“活的足球”花瓣打开效果
“活的足球”花瓣打开效果

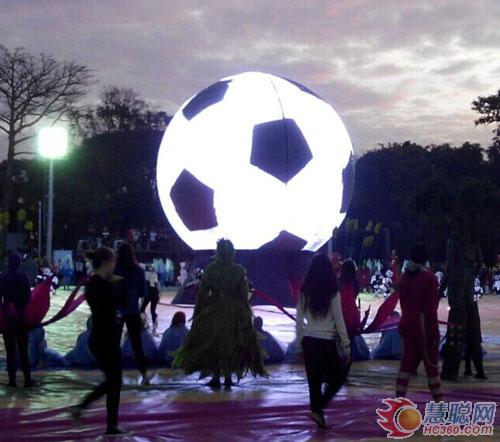

图 5： 开幕式彩排效果
图 5： 开幕式彩排效果
