探秘巴西世界杯之4K转播车

神州音响网讯：　

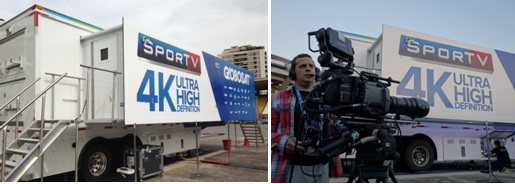

　　本次巴西世界杯上担纲重任的4K转播车，是基于索尼为巴西GLOBOSAT转播公司打造的4K高清转播车升级扩展而来。该车原有的4通道4K摄像机扩展为12通道后，12台索尼PMW-F554K数字摄影机加装CA-4000摄像机适配器即转变为演播室4K摄像机，将4K信号通过光缆传送到转播车上。

　　这12台索尼PMW-F554K数字摄影机分别来自巴西GLOBOSAT公司、英国TELEGENIC公司和意大利DBW公司三家当地著名的高端节目制作公司，它们也是全球最早涉足4K电视节目的制作公司。该4K转播车使用了索尼最顶级的支持4K制作的MVS-8000X大型切换台，监视器则采用了索尼顶级的PVM-X3004K监视器，而常规迅道监看也全部采用索尼BVM-E170A广播级监视器，可见对于信号质量有极为苛刻的高标准要求。

探秘巴西世界杯之4K转播车

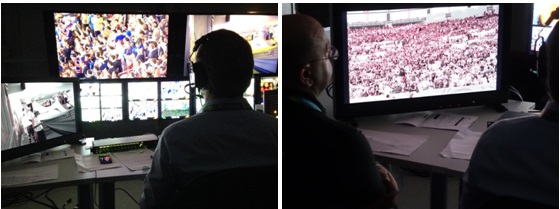

　　由于4K影像的特点，造成画面景深非常浅，主体清晰和背景虚化非常明显，这就对以往习惯高清拍摄的摄影师对于焦点把控的精确度提出了很高的要求。为了达到更好的4K观看效果，工程师在转播车外搭建了4K导演区，采用了两台索尼65寸4K电视，作为切换4K最终信号主监视PGM和预监视PVW的审看。本次世界杯4K制作中，导播在切换面板旁专门放置了一台PVM-X300 4K监视器，打开了焦点判断功能，可以将画面变为单色，同时在焦点主体位置进行突出显示，这样就可以非常方便的判断画面的焦点是否正确。导演将切换台的预监信号切到此画面上，每当需要切出特写画面时，导演会快速审看此画面，只有确认焦点正确后才会将镜头切出到主画面中去。

　　为了达到最佳的转播效果，除了常规慢动作之外，索尼日本还专门将基于索尼顶级数字摄影机F65开发而来的4K超高速HFR转播摄像机运用于世界杯的现场转播，这也是HFR 4K转播摄像机的全球首次应用;索尼PWS-4400 4K服务器可以支持4K分辨率下120格高速记录。

探秘巴西世界杯之4K转播车

　　本次4K节目制作，记录格式采用3840 X 2160 60P XAVC编码，不但更好地适配了院线大银幕4K播放的需求，也同时保证了4K体育转播影像的流畅度。同时，4K最终PGM信号也同样采用PWS-4400 4K服务器记录，，每场比赛后通过服务器网关，可以第一时间通过光纤将4K信号高速拷贝入硬盘阵列，用于后期4K剪辑，这样全球的观众就可以尽可能快地在院线或者索尼各地卖场看到新鲜出炉的4K世界杯精彩赛事转播。

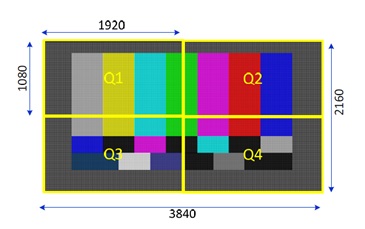

　　4K的影像分辨率是高清的4倍，达到3840X2160的超高清标准，考虑到目前信号传送的能力，以及发送与接收端设备的技术特点，本次世界杯采用了将一路4K信号分解为四路高清信号(1920X1080 60P)的方式进行传送，即把一个4K画面拆开未左上、左下、右上、右下四个角的方式，到达目的地后再通过组合，将四个角高清画面拼成4K信号，当然这样对4个高清画面的同步性提出了很高的要求，需要精确的调整和匹配，解决4K大数据量信号传送的问题。

探秘巴西世界杯之4K转播车

　　本次世界杯4K共制作3场4K公共信号，都是位于巴西里约热内卢的马拉卡纳球场，分别是一场1/8决赛(哥伦比亚VS乌拉圭)、1/4决赛和最终决赛。除了这三场比赛转播外，日本NHK电视台还利用全球领先的8K摄影机，分别拍摄了9场比赛的超高清节目，所有的比赛内容都会通过位于里约的IBC中心，通过宽泰后期软件剪辑完成后，由FIFA TV负责节目素材分发。

　　4K转播车于6月中旬进驻马拉卡纳球场，来自全球的技术团队于6月23日集结，主要技术团队由巴西GLOBOSAT公司(转播车提供方)和英国TELEGENIC公司组成，索尼从日本、英国分别派遣了大量工程师和技术指导参与本次制作项目管理和保障，索尼中国也派出了两位技术人员全程参与本次4K制作，希望将第一手资料和经验介绍给中国的用户。

探秘巴西世界杯之4K转播车

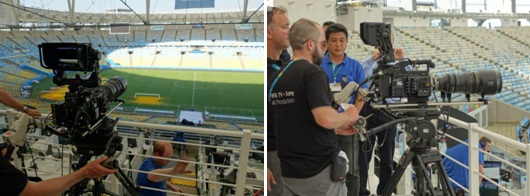

　　6月23日、24两天，技术团队主要对4K转播车进行了系统安装与调试，包括所有4K摄像机组装、镜头分配和调整、摄像机移动进场地机位架设等，以及转播车基本设置检查、机位导演区的搭建等。6月25日，技术团队迎来首场测试，即利用小组赛法国对阵厄瓜多尔的比赛，进行基本拍摄的测试，希望能够发现问题，判断机位设置和镜头选择，以及团队整体配合等，重点测试了索尼F65 4K超高速系统，为首次4K超高速应用打下基础。26日所有的慢动作设备到位和调适，卫星传送系统到位调适，为28日首场正式制作进一步完善和做好准备。(以上所有时间为巴西当地时间)

　　本次4K转播的信号，根据FIFA TV的整体设计考虑，将只在英国伦敦一家影院可以看到现场直播的4K画面。而其余国家根据不同安排，如日本会延后一天播放4K全场比赛，而大部分国家则是在如索尼store卖场等通过4K电视展示4K精彩比赛片断。
