静电的危害与CREATOR静电放电测试观察

　　【神州音响网讯】快捷为了响应一些官方微信订阅用户的号召与建议，开始定期做行业技术及信息类的专题，小编也觉得很感兴趣，决定同步关注，第一期，“静电我们的工作与生活的影响”

静电放电对元器件的危害

　　静电放电主要通过放电辐射、静电感应、电磁感应和传导耦合等途径危害电子设备。静电放电属于脉冲式干扰，它对电子电路的干扰一般取决于脉冲幅度、宽度及脉冲的能量。一些静电放电时带电电压或能量虽然不大，但由于在极短时间内起作用，其瞬间能量密度也会对期间和电路产生干扰和危害。

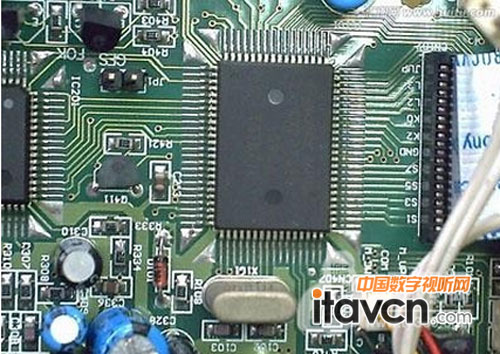

　　现代电子行业研发与生产过程中，大规模集成电路的应用愈加广泛。大规模集成电路具体积小、速度快的特点，正是由于其内部线路之间的间距短、面积小，但这必然以牺牲其耐压、耐流参数为昂贵代价。CMOS电路是集成电路中最常见的电路类型，其对静电极为敏感。特别是在越来越低的工作电压所设计的电路中，由于器件栅极氧化膜极薄，因而耐压界限很低，微小的电荷就能导致器件损坏。静电放电可是器件内部极间电容立即被充到高电压，使得氧化物遭到破坏，以致造成短路、开路、击穿和金属化层的熔融现象。

　　在电子元器件静电损害中，静电放电的损害往往只有10%造成电子元器件当时完全失效，通常表现为短路、开路以及参数的严重变化，超出其额定范围，器件完全丧失了其特定功能；而另外90%会潜伏下来，造成累积效应，一般情况下，一次ESD（静电释放）后不足以引起器件立即完全失效，但元器件内部会存在某种程度的轻微损伤，通常表现为参数有小的偏差或漂移，潜在失效并不明显，因为极易被人们忽视，若这种元器件继续带伤工作，随着ESD次数的增加，积累效应越来越明显，其损伤程度会逐渐加剧，最终必将导致失效。

　　不知道上期给大家普及的关于静电危害的消息有没有帮助到大家？这期小编将第一次带领大家走进CREATOR快捷研发中心，去看看他们是如何把关产品静电测试环节的。

　　大家都已经了解到了静电放电对电子器件和产品可能造成的众多危害，那么，关于产品抗静电性能的要求必定是CREATOR快捷把控产品质量的重要环节。

　　据品质部的同事介绍，CREATOR快捷的产品无论是研发中的新产品还是研发成功并开始生产的产品，每个产品都必须要经受N次的静电洗礼才能有机会进行下一步的检测或者是贴上合格标签出厂。

CREATOR快捷研发中心

　　那么静电测试环节到底是多么严苛，跟小编一起去现场了解一下吧！

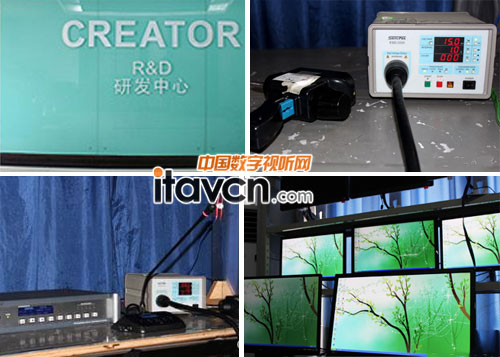

　　传说中那个严酷的主考官就是我们下图看到的静电放电（ESD）测试装备了，它主要由静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪组成。静电测试平台表面的累累伤痕是我们的测试工程师辛苦劳作的见证。

　　我们测试工程师做静电测试时主要采取方式有接触式、非接触式、水平耦合和垂直耦合四种。顾名思义，接触式就是静电枪直接与设备表面接触放电。每个设备都要依次做2kV/4kV/6kV/8kV的静电测试，且每个电压值放电测试次数不少于20次。而非接触式测试，静电枪则不直接接触设备，静电通过空气传播给设备，每个设备都要依次做2kV/4kV/8kV/15kV的静电测试，同样，每个电压值放电测试次数不少于20次。水平耦合和垂直耦合放电测试则需要用到耦合板。

　　小编不由联想到人体能承受的安全电压是36V，咱们的设备要承受几千伏的高压这么多次，只有成功经受住考验不受损伤的产品才能拿到下一步进行高温测试以及其他方面测试的通行证。太厉害了是不是？

　　这次小编到访，我们的测试工程师搭建了会议系统的发言单元给我们做演示试验，马上来图来真相。8kV的静电放电，接触式、非接触式的测试次数都早已超过了20次，发言单元的音效却依旧如初，完全不受影响。

　　最后，他们还耐心地给我们做了矩阵切换器的静电放电（ESD）测试，搭建好一整套系统后我们可以从显示器上看到传输端传来的监控信号、DVD信号、PC机信号。对矩阵进行静电放电测试，同时我们观察显示端的变化，主要看有无卡屏、死机等情况，进而判断是否有正常输出。

　　整个体验过程和研发部给小编的感觉就是高大上和科技感,真是大开眼界了。同时小编也对品质部的同事们生出深深的敬佩之心，感谢你们！是你们的严肃和认真铸就了CREATOR快捷产品的品质。
