图解LED单色室外屏的组装

    神州音响网 报道　

　　LED单色室外屏的组装

　　其实无论室内屏还是室外屏其显示原理和组装方法都是一样的，只不过室内屏的单元板和

　　室外屏的模组样式不同而已。

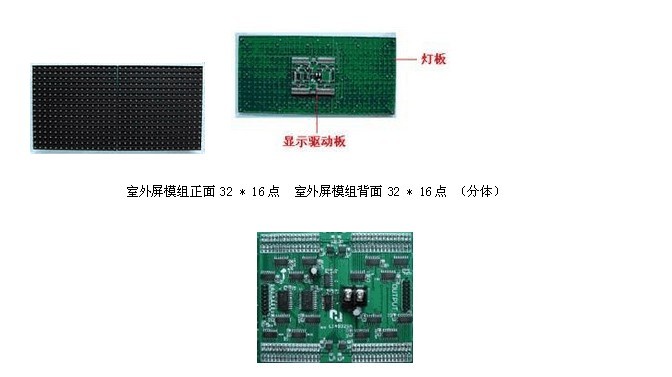

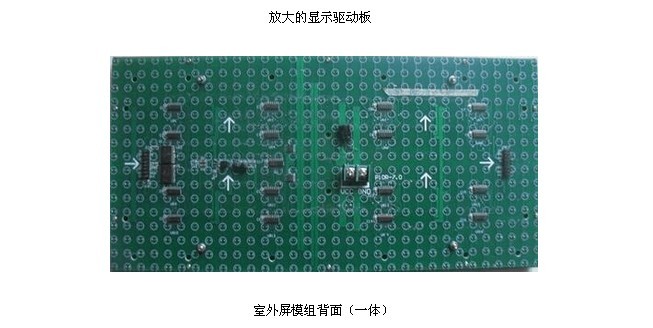

　　我们还是先来看一下室内屏单元板和室外屏模组的式样

　　



　　



　　下面是一个1米长0.25米高的门头LED大条屏组装过程

　　它由Φ5 128*32点模组组成，每块模组可显示16x16点阵汉字2行，每行8个字或显示32x32点阵

　　汉字1行，每行4个字

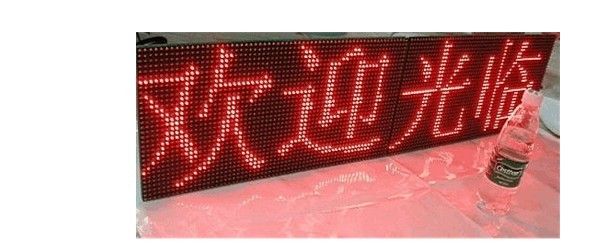

　　效果图如下图

　　



　　

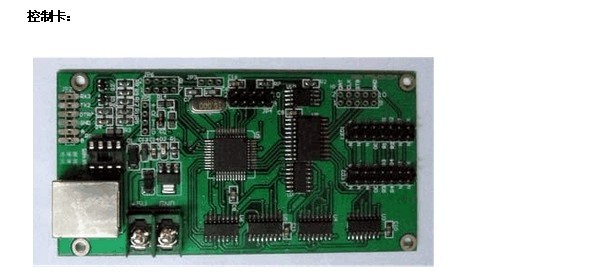

　　控制卡：

　　该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED屏

　　招牌横幅提供专业， 高可靠，低成本的解决方案。操作简单，效果丰富。

　　应用：6/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏

　　特点：控制点数：最大1024x32点双色，1/16扫最大1024x64单色，1024x32双色，512x64双色，

　　1/8 扫最大1024x32单色，512x32双色1/4 扫最大 512x32单色，256x32双色.

　　扫描方式：1/16 1/8 1/4扫.

　　参数更改：串口发送，无跳线设计.

　　显示效果：支持任意大小各种字体和图片，GIF动画.

　　运动效果：多种，GIF动画.

　　输出接口：16PIN 08接口.

　　扫描控制：硬件，频率可调.

　　储存容量：FLASH 4Mbit 无需电池，掉电保存.

　　通讯方式：RS232/RS485 / USB .

　　支持组网 250个屏联网.

　　软件语言：中文，英文，多国语言支持

　　调试安装：快速简易安装和调试 .

　　工作环境：温度 -20 到 + 80

　　电源及功率计算：

　　LED屏的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。数一下单元板上

　　面595的数量就可以计算出功率的。如果屏只是显示文字，1个595的功率0.2A内。由于现在很多

　　的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率

　　基本就OK。当然功率选大一点有好处。

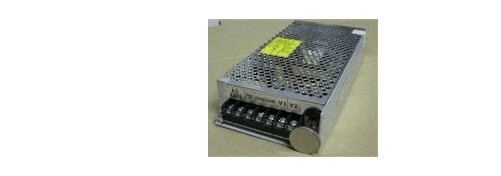

　　这里推荐使用 铁壳的LED专用5V电源。功率从5V 10A-40A

　　



　　提示：如何知道电源功率是否足够?屏全亮，测量电源的接线柱的电压，应该在5v-4.7v之

　　间。

　　下面就开始组装：步骤与< LED单色条屏(室内屏)的组装>是一样的

　　1、检查电源电压。看看是不是5V左右

　　检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，(确认连接

　　正确后，连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮，然后用万用表，直流档

　　测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调

　　节一下电压。为了减少屏发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之

　　间。确认电压没有问题后，断开电源，继续组装其他部分

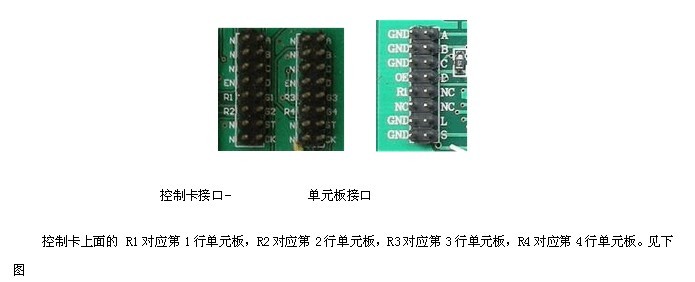

　　2、观察单元板和控制卡的接口

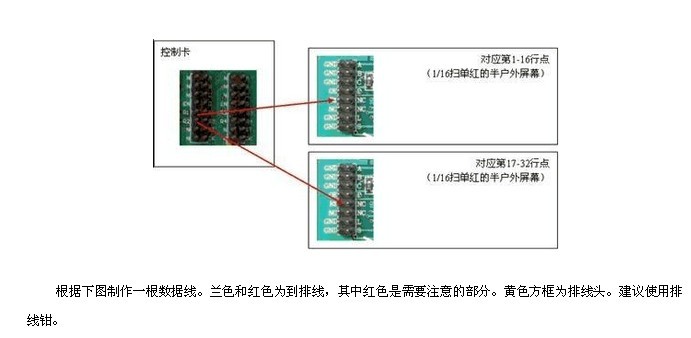

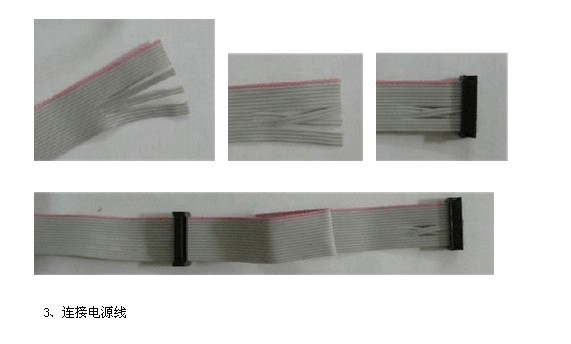

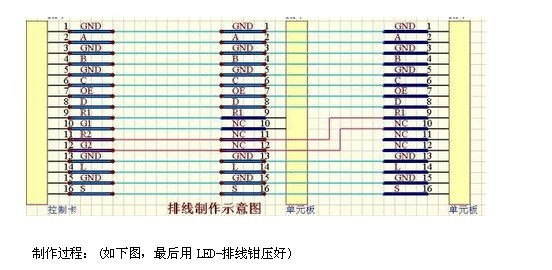

　　控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者(R1 R2)。应该怎样连接呢?

　　



　　



　　



　　



　　



　　



　　



　　



　　

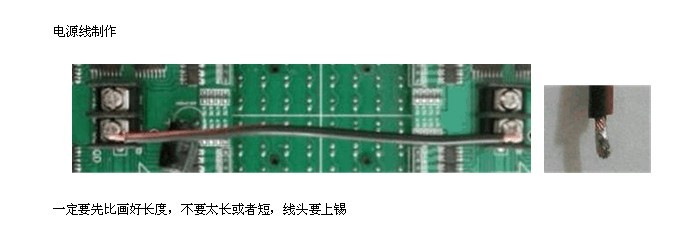

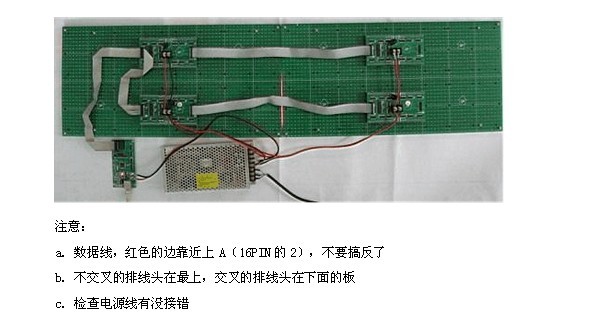

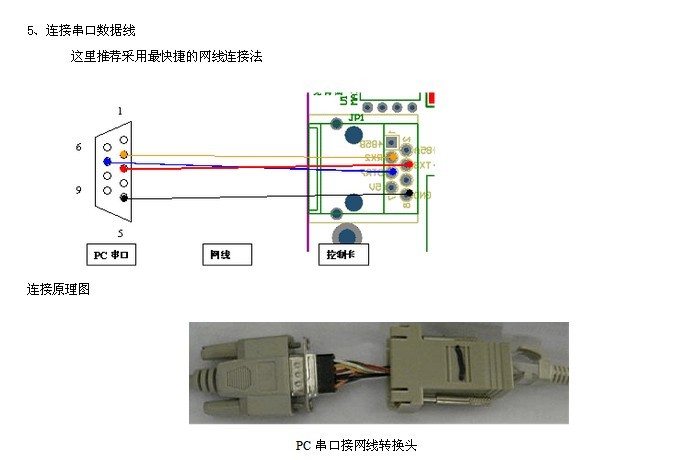

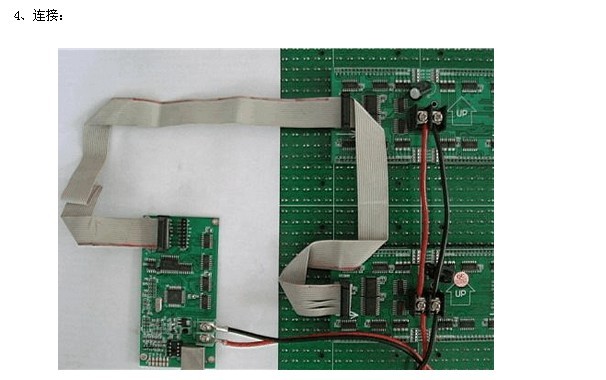

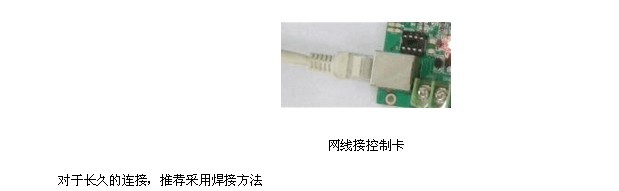

　　6、再一次检查连接：红黑电源线有没反了，数据线方向，等。

　　声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏，或者找专人

　　现场指导，以防烧 毁屏或者控制板。

　　7、上电，使用控制卡软件更新屏内容，设置屏参数。用PC发送数据到屏。具体使用方法，参

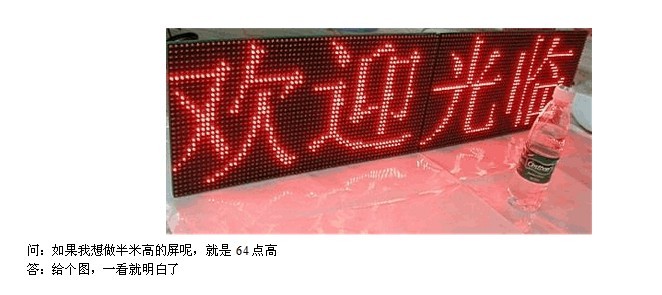

　　照控制卡的手册。发送设定后，屏显示如下图
