巨洋打造世界级安全指挥调度控制室

　　【神州音响网讯】日照钢铁集团有限公司西区铁水运输调度大屏幕显示系统是巨洋继日钢一级管控中心和二级管控中心后又一重点项目。

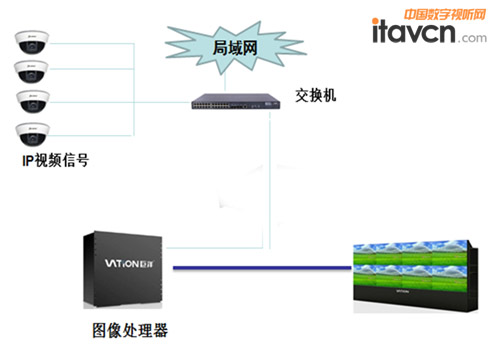

　　日照钢铁集团西区根据生产需要，建设铁水运输调度监控中心，用于日常视频监控调度。大屏幕作为监控调度的核心系统，其显示效果和显示、操作的灵活性尤为重要。目前规划视频信号有 100路左右。信号分布在各个路口，通过网络的方式传输到监控中心。控制中心通过图像处理器对所有信号进行解码还原处理，输出到大屏幕进行显示。

　　该大屏幕拼接墙主要由以下几部分组成：

　　1) 67"VATION cube® VLED系列显示单元2×10拼接墙体

　　2) VATION PRO3000多屏处理器

　　3) VATION WARE 大屏管理软件

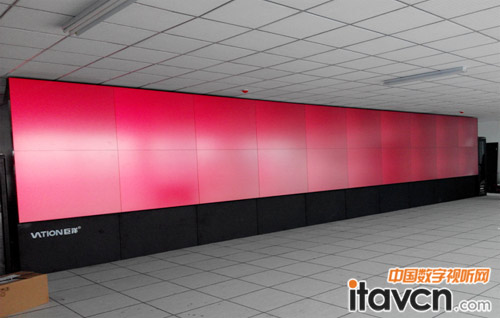

　　大屏幕拼接墙

　　功能

　　功能

　　大屏幕显示系统作为日钢集团西区铁水运输调度监控显示的共享平台，实现对系统中监控信号的集中接入与显示。系统中100路前端监控信号通过网络集中接入监控中心图像处理器。根据业务应用及管理的需求，大屏幕显示系统提供集中管理和调度功能。。

　　整个系统支持对多种类型信号进行显示，如视频信号、DVI、RGB或HDMI信号等。通过网络途径可以实现高分辨率应用画面的网络信号显示。各种信号均可以窗口形式在大屏幕上任意显示，并进行灵活控制和管理。而且支持对视频信号、工作站界面信号以实时直通方式显示控制，切换操作方便、快捷。

　　产品优势：

　　投影单元：

　　DLP投影单元是采用LVDS技术的新一代具有12°偏转角度的DMD芯片，其对比度、灰度等级等众多指标大大超过同类产品其对比度能达到1500000：1，而灰度等级则达到了4096级，亮度1200ANSI流明。

　　箱体采用国际领先的ODE氧化喷涂工艺，平整度好、美观。使得箱体的外框架更加的坚固耐用，并且长久使用不褪色变色，同时能更好的防潮。

　　整个显示单元背部采用易拆卸设计，最大限度的方便施工和维护，提高工程进度和质量。

　　采用先进的LED光源，超长光源寿命，超长免维护使用期，节省成本;

　　超宽域动态色彩返真技术，带来更加贴近真实的色彩表现。

　　智能色温纠正技术保证颜色自然真实

　　巨洋一机双芯技术,保证系统稿稳定运行。

　　支持高清720P、1080P信号输入。

　　创新的光电分离设计，从光学引擎到显示单元均采用光电分离式设计，长时间工作画面依旧清晰亮丽。

　　独特的光学引擎调整装置加12动点反射镜调整使得光学拼缝小于0.4mm。

　　采用先进的光学屏幕加菲涅透镜技术，有效的解决了太阳效应。并且对屏幕进行二次的深加工，物理拼缝最小可以到0.2mm。

　　单元箱体达到八级抗震标准，噪声小于30dB。机芯通过权威机构六级防尘检测。

　　图像处理器：

　　超高带宽

　　实时信号处理与超高分辨率图像处理采用并行处理技术，系统总线带宽不小于180G/s带宽满足多路信号同时任意显示要求，

　　支持4K超高分辨率信号的输入、输出

　　图像处理器单通道支持800*600—4K信号的输入，满足指挥中心高清信号显示需要。VATION巨洋图像处理器具有特定的4K信号输入接口，可以直接采集超高分辨率的信号。

　　板卡热插拔，关键部件在线监测

　　所有板卡支持热插拔，可不停机更换板卡，具有信号自动恢复功能，且具有冗余电源，运行稳定可靠。系统对进风口、出风口及机箱内关键点的温度进行实时监控，满足了用户对系统可靠性、稳定性的特殊要求。

　　画面更加平滑

　　VATION巨洋大屏幕显示系统具有抗锯齿算法，使画面显示时不产生轮廓锯齿，画出显示质理更高、更平滑。

　　支持IP信号的直接解码显示

　　支持多种品牌的IP摄像机信号的直接解码显示，显示方式灵活，最多可时间单屏16画面的同时显示。
