Symetrix构建北京市高级人民法院执行指挥中心音频网络

神州音响网讯：

　　北京市高级人民法院是北京市行政区域内的最高审判机关，它的执行指挥中心具有远程指挥功能，肩负着证据资料实时传送、案件资料数字化管理等重任，对音频质量、音频传输的灵活性和稳定性有着极高的要求。在最近安装的音视频系统中，音频部分选择了Symetrix数字音频处理器、Allen & Heath调音台与EAW柱式音箱，整个项目从系统设计到后期调试，北京先歌都全程参与其中。

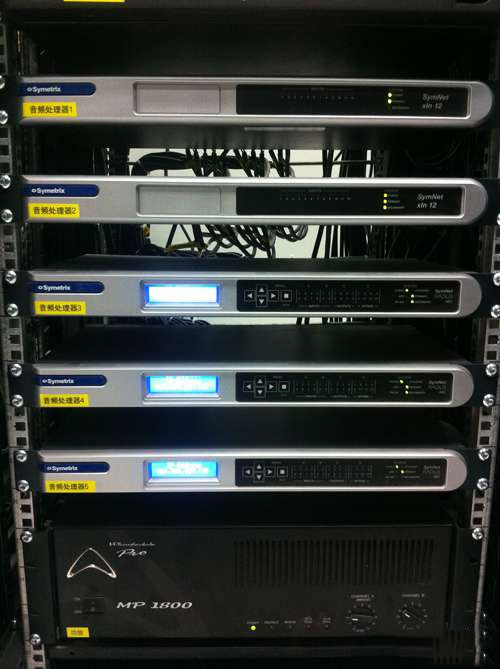

　　在平常的使用中，该执行指挥中心的音频系统输入多达46路，输出多达14路，并且需要对多路输入和输出进行复杂的路由分配。为了满足应用需求，选用了三台Symetrix Radius AEC和两台xIn12音频输入扩展设备。处理器之间使用网线连接，采用Dante协议进行传输，通过SymNet Composer开放式架构软件进行配置布局，轻松实现音频信号的路由与共享。而且还可以进行冗余备份，通过Internet级联实现集中控制。

　　北京先歌的工程师樊先生表示：“在这个音频系统中，繁多的输入使得处理器的路由分配和控制操作较为复杂。最终我们通过SymNet Composer开放式架构软件，采用分组的方式将输入源进行种类划分，让整个操作得到了极大的简化。”

　　不仅如此，Symetrix Radius AEC处理器还具备专利的“声学回声消除”(AEC)功能，尤其适合此类应用。樊先生指出：“作为北京市最高法的执行调度中心，这里经常需要与下辖的各中级人民法院和各区、县人民法院进行视频会议，通过Symetrix的声学回声消除功能，可以彻底消除视频会议中分散人们注意力的回声和明显噪音，同时将纯净的全频段音频传输至本地端与远程端。”

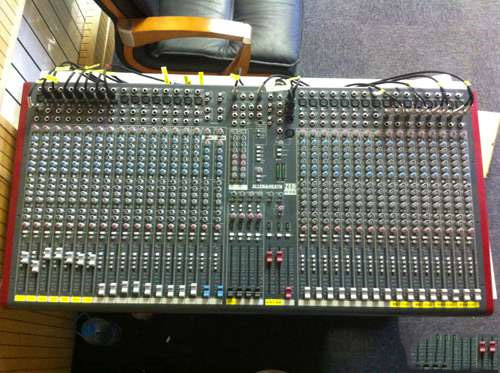

　　为方便控制，还使用了Allen & Heath 4总线专业调音台ZED436。它具有32路话筒或线路输入以及2路双立体声输入，可满足本地音源输入较多的需求。

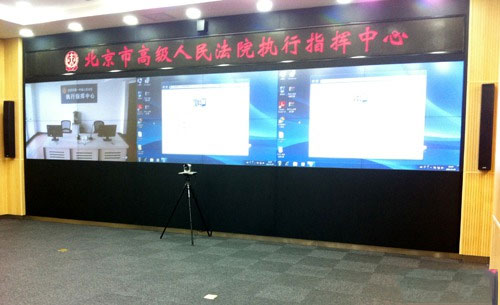

　　主扩声则采用两只EAW LS832i柱式音箱。它们安装在主屏幕墙左右两侧，外形紧凑、优雅，与整体装修风格非常协调。虽然整个执行指挥中心的面积不足100平方米，但是宽度较大，需要选择水平覆盖角度较宽的音箱;又为了避免过多的天花板和地面反射，音箱的垂直覆盖角度不宜过大。EAW LS832i音箱能够充分满足场地的应用需求，它具有水平140度的覆盖及较强的垂直指向性，既保证均匀覆盖会场，又能避免有害反射。

　　整套系统满足了指挥大厅对音频路由的需求，操作简单直观，会场内声音覆盖与远端视频通话的音质都非常好，用户对此非常满意。

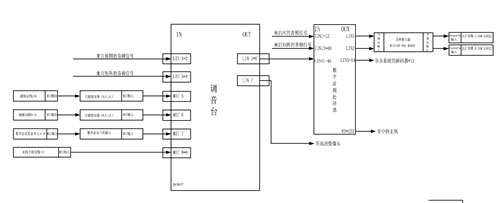

北京市高级人民法院执行指挥中心音频系统连接图

　　来自远程视频会议系统的音频信号源及本地发言的信号源接入Allen & Heath 4总线专业调音台ZED436，每八只话筒配一台话筒自动混音器。调音台的线路输出1-6与Symetrix数字音频处理器连接，线路输出7连接至高清摄像头。Symetrix数字音频处理器的输入还包括来自个人电脑和视频矩阵的音频信号，通过处理器输出1和2输出的信号经过Mission Pro M2400功放后，馈送两只EAW LS832i柱式音箱。处理器输出3-14则连接至单兵系统的解码器。
