如何解决放大拼接中常见的拼缝问题

　　一、引言

　　对于超大分辨率的LED显示屏，我们常常采用LED视频处理器(如唯奥视讯的LVP605)或专业的LED视频拼接器(如唯奥视讯的LVP40X，LVP8601)进行放大拼接。本文旨在帮助用户解决放大拼接调试经常遇到的拼缝问题。

　　二、拼缝及其产生的原因

　　前面我们介绍了如何计算拼接参数，但是在实际调试中，有时因为LED视频处理器的DVI输出和发送卡DVI输入之间的时钟相位采样存在差异等原因，使输出图像出现偏移，造成两个拼接画面之间出现图像的断裂或错位等问题，这就是我们通常所说的拼缝。如下面几幅图片，其中前两个现象是最常见的。

　　断裂(中间出现黑线或亮线)

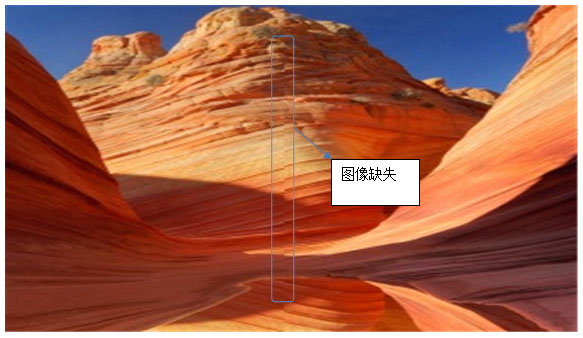

图像缺失造成的错位

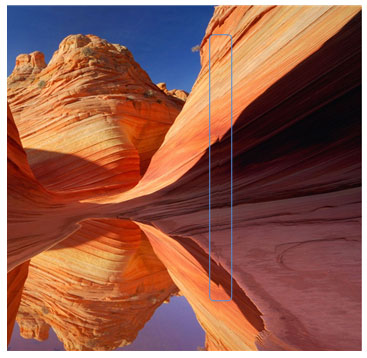

图像重复造成的错位

　　三、解决方法

　　为了便于理解，我们以实际案例来进行说明。

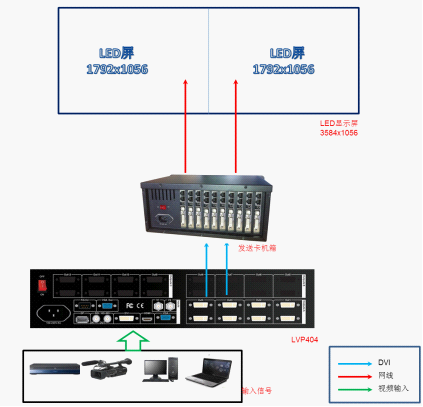

　　如下图所示，该方案采用的设备是唯奥视讯的LED视频拼接器-LVP404，其两个输出口将两块分辨率为1792x1056的LED显示屏拼接成一块总分辨率为3584x1056的LED显示屏。

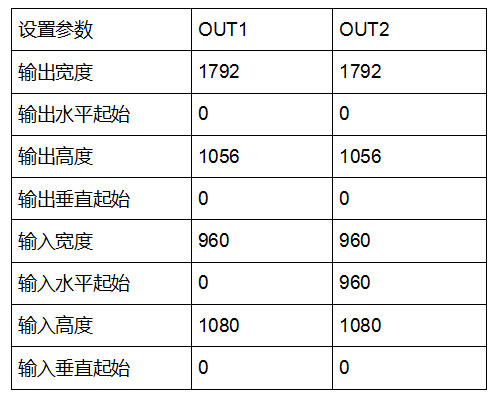

　　LVP404的两个输出端口参数设置如下：

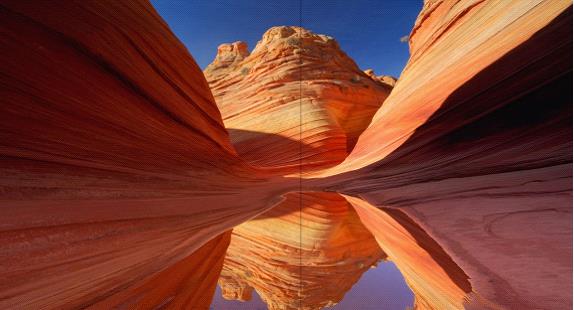

　　实际拼接中遇到了图像断裂造成画面显示不完整的问题，如下图所示。

　　解决问题分两个步骤：

　　1. 去除图像断裂

　　先观察图中的黑线(实际为像素点不亮，也可能是亮线)是在左边一块屏还是右边一块屏。

　　如亮线或暗线在右边一块屏上，则将对应该屏幕的OUT2的输出水平起始由0设为负数(如-2)，使右侧显示屏的输出图像左移，进而亮线或暗线消失。但图像左移会造成右侧屏幕几列黑屏，我们可以将OUT2输出宽度增加(如设为1794)来解决。

　　如亮线在左边一块屏上，则将对应该屏幕的OUT1的输出宽度增加(如设为1794)，使图像放大铺满左侧显示屏使黑线(或亮线)消失。

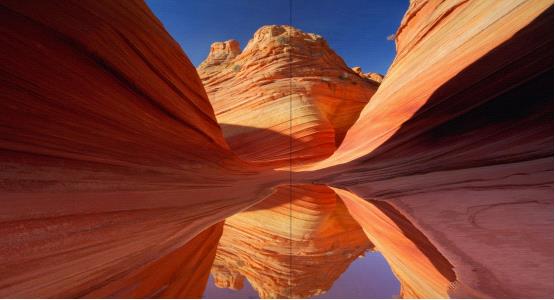

　　依此操作后图像实际效果如下图：

　　2. 解决图像错位

　　去除图像断裂后，我们发现两块屏幕交界位置会出现图像缺失，造成画面不连续的现象。此时，我们可以微调减小OUT2输入水平起始，这样OUT2从原始输入图像截取的图像会相应的向左移动，使缺失的图像重新显示出来。具体如下：

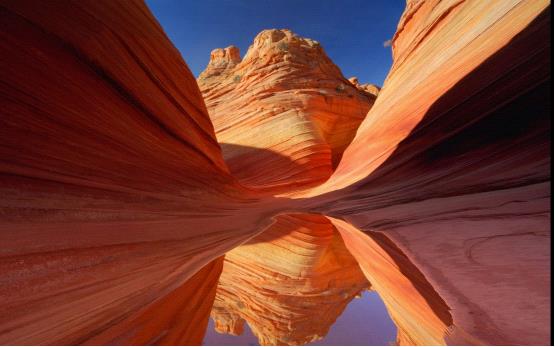

　　将OUT2的输入水平起始从960逐渐减小，则中间缺失的图像逐渐在屏幕显示出来。

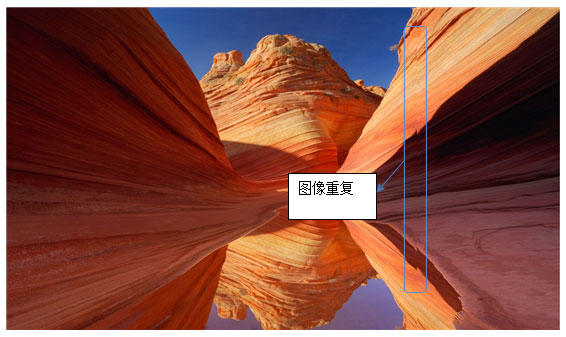

　　如输入水平起始减小过多，则会出现图像重复显示的问题，如下图。此时，我们可以配合适当将OUT1端口的输出宽度增加，去除重复的图像，使图像完成。

　　实际调试中，OUT2的输入水平起始和OUT1的输出宽度微调数值并不是固定的，需要参照实际效果进行调整，最终使图像连续。

　　以上为解决图像的断裂拼缝的方法，关于图像缺失或重复造成的拼缝，可以参考以上解决方法的第二步骤。

　　补充说明：

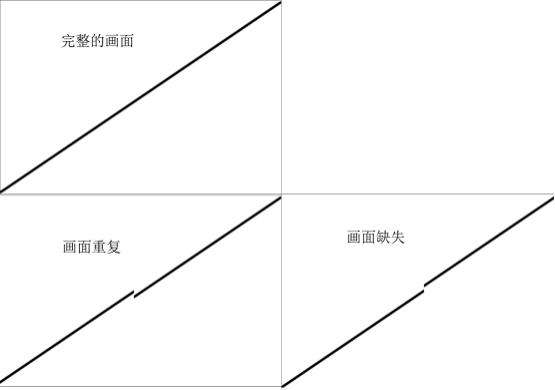

　　在实际调试中，我们发现将输入画面设为斜线时更能直观的确认图像是否拼接完整，提高调试效率。
