　　项目背景

　　1929年，广州人民和海外华侨为纪念孙中山先生集资兴建广州中山纪念堂,这里原是1921年孙中山先生在广州出任临时大总统时的总统府旧址。中山纪念堂是一座八角形的宫殿式建筑，全部建筑面积3700多平方米，高49米，是广州近代著名的建筑杰作。堂内有一个近似圆形的大会堂，直径71米，分上下两层，共有座位4700多个，并有11个门口，进出方便。设计者用四根大柱子(柱子位于四周的墙壁中)，支撑着四个大跨度的钢桁架，像一把张开的雨伞，组成一个巨大的拱形屋顶，组成一个“八角亭”。

中山纪念堂

　　现今，广州中山纪念堂是全国观众区直径跨度最大的剧院，也是全国唯一的古建筑剧院，承担着广东省政府班子会议和广州市政协人大等部门会议的重要场所。此外还承担着社会众多演出业务，扩声系统的使用率非常高。纪念堂旧的、传统的模拟式扩声系统无法满足越来越多的高品质演出的需求，为了更好的满足高品质的大型会议和演出，东方佳联结合QSC专业扩声产品，为中山纪念堂打造了一套完整的网络化、数字化扩声系统。

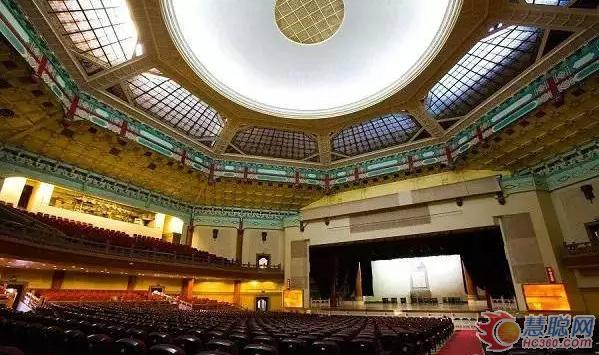

中山纪念堂

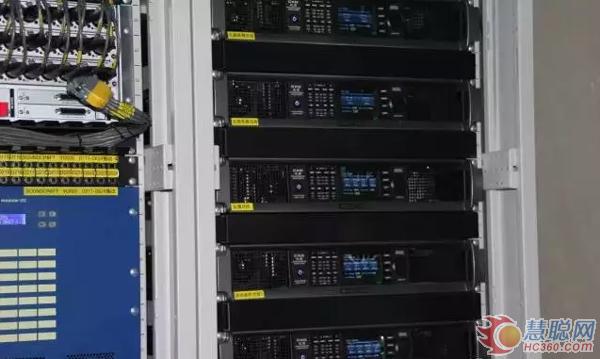

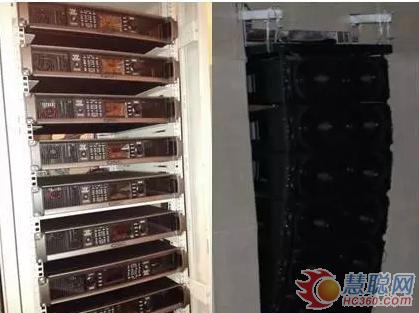

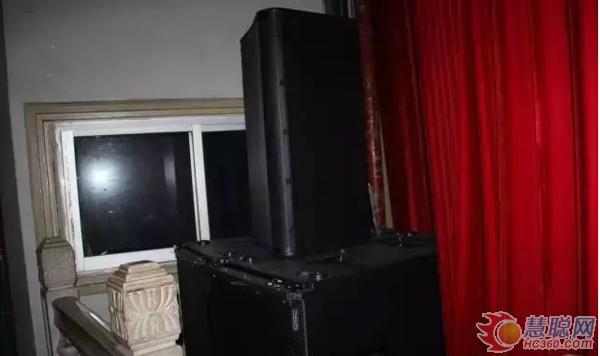

　　系统配置

　　QSC以其最新技术的可多重热备份的Q-SYS处理系统，以及“稳定压倒一切的品质”的后级功放及还音设备，成功取得纪念堂业主的信任，成为本次纪念堂扩声系统改造的定海神针。纪念堂剧院控制室中，配置有2台QSC CORE250i与2台DANTE的数字调音台组成两两交叉互相备份，功放室配置有1台IO，做为信号输出平台将信号转成模拟信号输出到功放。 IO和CORE250i都具有双网口，控制室到功放室布置双网络行成网络备份机制。还音设备上，QSC WideLine-10双10寸线阵列扬声器和QSC AP系列大功率无源扬声器组成了剧场还音设。QSC WideLine-10是一款体积紧凑、高声压输出、宽角度覆盖的全频线阵列扬声器，它适用于多种厅堂，包括常见的多功能厅、音乐厅、教堂或各类大型现场演出或音乐会等。WideLine-10以其宽阔的频响、温暖自然而又富有动态的声音令人印象深刻，而且水平覆盖角度可以达到140度，尤其适用于观众席跨度大的环境。而与其搭配的是QSC第四代D类放大技术的CXD系列固定安装功放系统。QSC CXD系列代表了新一代革新性功放科技。CXD面向系统集成，具有高效、强劲和高保真的多通道驱动能力，可以针对扬声器进行数据优化，还具有高效、大幅节省机柜空间的优势，受益于PowerLight技术提供的电源，与功率因数校正技术(PFC)一起使用，CXD的电功率转换效率更高，更符合当今日益增长的环保要求。内置DSP在与QSC扬声器连接时，提供了IntrinsicCorrection™本征校正技术进一步优化扬声器性能，该技术最早应用于WideLine高端线阵列系统，结合滤波、限制和扬声器处理技术，来补偿线阵非线性特征和号角设计，为纪念堂剧场提供了卓越的还音性能表现。

　　QSC新一代网络音频解决方案Q-Sys系统是由美国QSC公司2009年隆重推出了其新一代网络音频解决方案-Q-Sys系统。该系统由业内顶尖研发团队耗时3年打造完成，是时下功能最为强大的网络音频系统，一经推出就受到了业内广大人士的关注，成为目前业界热议的话题。Q-Sys系统是一个完整的系统平台，它可以完成从音源输入一直到音箱输出的整个音频链路的所有功能。Q-Sys系统可以对所有音频信号进行路由分配，信号处理，对必要的设备进行控制和监测，并保持了高质量的音频信号品质和QSC闻名的可靠性。Q-Sys系统专为对音频系统具有很高要求的大型场所设计，是任何需要一套强大的音频处理系统场所的理想选择。

　　在接到此次纪念堂剧场扩声系统的改造任务后，考虑到“广州中山纪念堂”为全国及广东省重点文物保护单位，本体建筑特殊。无法对其建声环境进行大的改动，而且该剧场因穹顶和八角建筑造形，产生了严重声聚焦问题。改造期间，东方佳联技术团队不畏挑战、全力以赴，近十次亲临现场指导项目的现场安装、调试，找出建筑声学的特点，合理化布局扬声器，结合精心细致的系统调试，最终在现有建筑条件下完成了：“声学指标达到国家剧场剧院扩声一级标准，并成功避开了声聚焦的建筑特性”的优质扩声系统。为业主奉上了剧场扩声精品项目，在项目最终验收中得到业主方、广东省剧场剧院专家的一致好评。

　　设备清单:

　　货物名称型号产地

　　一、扬声器系统：

　　1拉声像扬声器QSCAP-5152美国

　　3左右声道远投全频扬声器QSCWL2102美国

　　4左右声道中投全频扬声器QSCWL2102美国

　　5中置声道扬声器QSCWL3082美国

　　6超低频扬声器QSCWL218-sw美国

　　7台唇补声音箱QSCAD-S8T美国

　　8舞台固定返听扬声器QSCAP-5122m美国

　　9地面流动返听扬声器QSCAP-5122m美国

　　10环绕效果声扬声器QSCAD-S8T美国

　　二、功放系统：

　　1左右主扩声扬声器功放QSCCXD4.5美国

　　2中置声道扬声器功放QSCCXD4.5美国

　　3左右拉声像扬声器功放QSCCXD4.5美国

　　4超低频扬声器功放QSCCXD4.5美国

　　5台唇补声扬声器功放QSCCXD4.2美国

　　6舞台固定监听扬声器功放QSCCXD4.5美国

　　7地面流动返听扬声器功放QSCCXD4.5美国

　　8环绕效果声扬声器功放QSCCXD4.3美国

　　三、处理传输系统：

　　1网络主备音频处理器QSCQ-Sys CORE-250i美国

　　2网络主备I/O接口箱QSCQ-Sys I/O Frame美国

　　3Dante接口卡(接入调音台信号)QSCQ-Sys CDN 64美国

　　4模拟输出卡QSCQ-Sys COL4美国
