Mackie Freeplay LIVE 小型 PA 音响系统上手使用

时间:2018-11-02  作者:  来源:慧聪

   神州音响网讯:Freeplay系列是Running man推出的具备蓝牙控制和传输功能的全频立体声音响系统。该系列包含了Freeplay Go、Freeplay Home和Freeplay LIVE三个独立版本,从名称上可以很直观地理解每个版本的应用场景和功能,比如Freeplay Go就是小型便携的代表,其体积小巧,更适合随身携带;Freeplay Home适合室内家用;Freeplay LIVE则是适合小型演出或现场扩音等场合。



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  整体而言,Freeplay系列均采用了便携设计,虽说三个独立版本都遵循各自的应用定义,但涉及到便携性方面则均无任何妥协,“轻便”则是给人的第一印象。当我们将关注焦点转移到蓝牙传输和控制方面则可以发现,Freeplay系列的最大创新亮点是实现了蓝牙音频传输和无线控制,用户使用FreePlay Connect应用软件就可以在iPhone 和 iPad等移动设备上实现无线控制。Freeplay系列均采用了内置锂电和外置适配供电方式,用户可根据需要选择。其内置锂电可提供长达15小时的续航时间,同时也可将其视为移动电源为手机等移动设备充电 (仅限Freeplay Go和Freeplay Home)。相比之下,作为Freeplay系列中重量级型号的Freeplay LIVE比其它两者更注重现场实用性和扩展性,如增加了乐器/话筒通道以及混音控制能力,从实效角度来讲,它更贴合现场扩音的实际需求。

  Freeplay LIVE外观比较讨人喜欢,构成箱体的线条非常柔和,一扫现场音箱那种高大冷峻的姿态,取而代之的是小巧温和的外形特质。(图1)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用

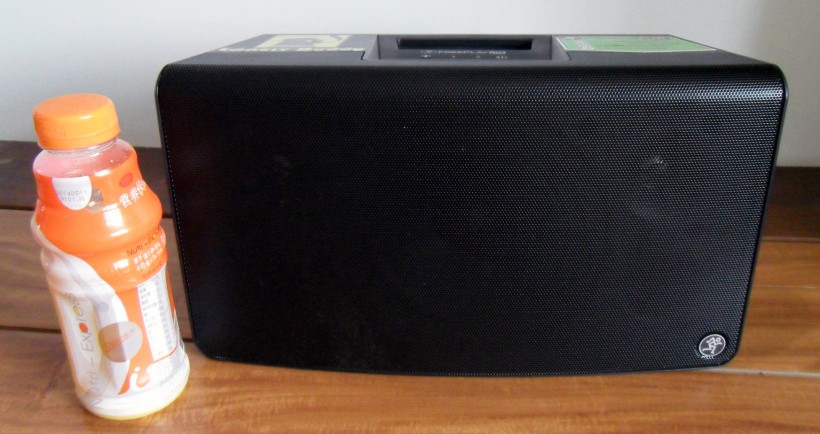

  上图可见,音箱的高度与常见的饮料瓶相当,但功率可达到150W,与同功率的音箱相比,这个尺寸还是非常具有便携优势的。音箱采用了哑光塑料材质铸压外壳(图2),这极大控制了音箱的自身重量(净重4公斤)。



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  令人满意的是,当用手去敲击外壳任何部位时,并没有想象中塑料箱体的空洞声音,说明其箱体内部处理得当,不会产生共振或其它不良反射。

  音箱尺寸为35.6x 17.8x19.7(cm),正面安装了坚固的金属格栅。其声音驱动单元采取对称式分布:中部是一个6英寸扬声器,两侧上半部分是两个球顶高音单元,下半部分为两个导向孔,详情参考图3示意



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  音箱的控制部分位于箱体顶部,包含了一般常规控制功能,使用起来非常方便直观。(图4)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用

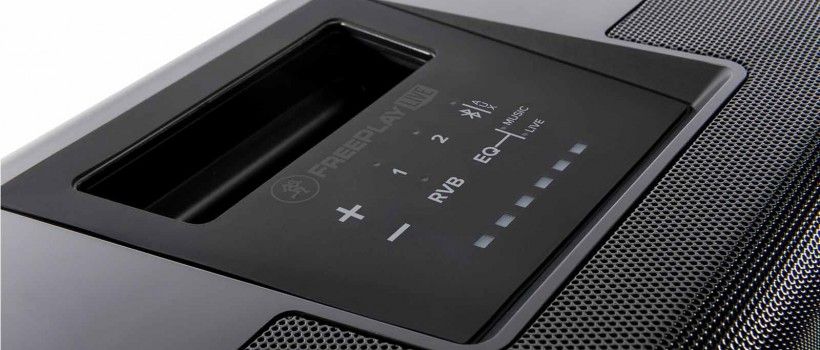

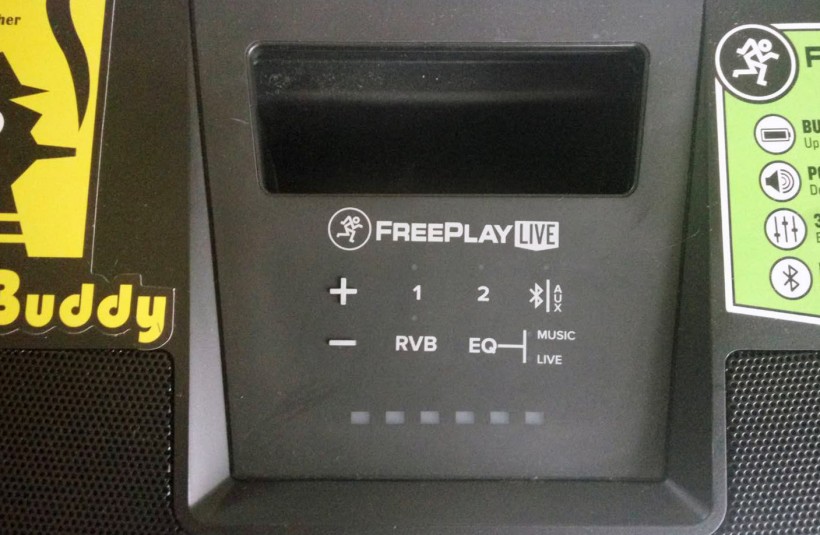

  所有控件都是微动开关图标式的,没有明显凸起(图5),与控制面板区域是一个整体,这种设计具有防水能力。面板最底部有一排LED指示灯,用于显示音量强度级别。限于显示精度的原因,每增益/衰减到特定级别,显示灯才会熄灭或点亮。



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  其中“+和-”用于控制输出音量;1和2为通道指示(Freeplay LIVE支持两个外部信号输入);蓝牙和AUX标志用于切换信号源;RVB为内置混响开关,开启之后可以使用FreePlay Connect应用软件为音乐添加混响,并可以存储个人设置;EQ提供“music”、“live”两种模式,可以让你根据播放情况定制FreePlay Live的频率响应。其中,music模式可以整体提升低频和高频,live模式可以整体提升低频、中频以及高频。

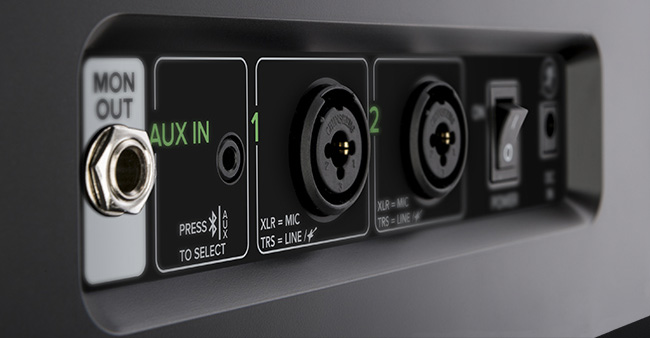

  FreePlay Live拥有不错的扩展性,其后面板提供了一系列接口用于输入/输出线性信号,配合FreePlay Connect应用软件控制,可以实现完整的混音台模式。(图6)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  从左至右,接口分别为:MON OUT、AUX IN、XLRTRS 1和2、音箱电源开关、外部适配电源接口。

  其中,MON OUT是一个平衡1/4输出接口,用于输出母线信号,可连接额外扬声器或低音扬声器;AUX IN为辅助接口,可接入外部音源,也就是说,FreePlay Live提供了蓝牙和线性输入两种信号输入方式,用户可根据情况需要选择使用。

  XLRTRS 1和2是两组外置乐器或话筒输入接口。值得注意的是,该组接口并没有提供幻象电源,这意味着只允许接入动圈话筒,经过特殊优化的音箱内置前置放大器也可以提供足够的增益来处理麦克风动态以及乐器级信号。

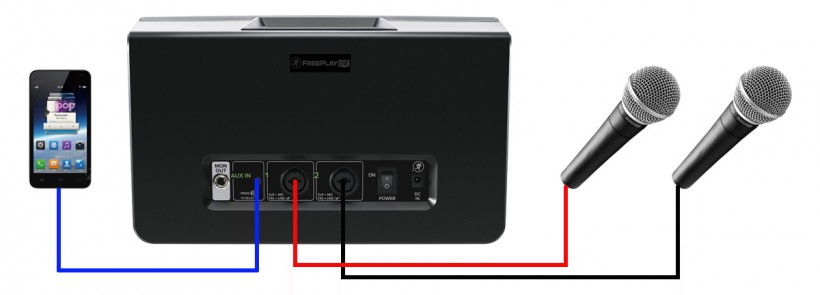

  典型用法示例1:现场演唱可接入两个话筒,使用手机线性信号输入音源,配合FreePlay Connect应用软件进行调音和效果处理,该组合适用于小型场所演出或家庭娱乐。(图7)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用

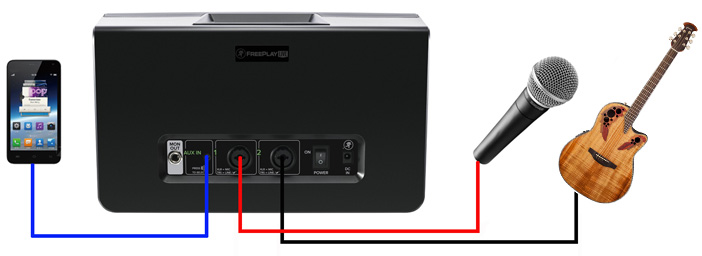

  典型用法示例2:民谣弹唱,XLRTRS 1和2分别接入话筒和吉他,使用手机或pad进行信号混合或效果处理。(图8)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用

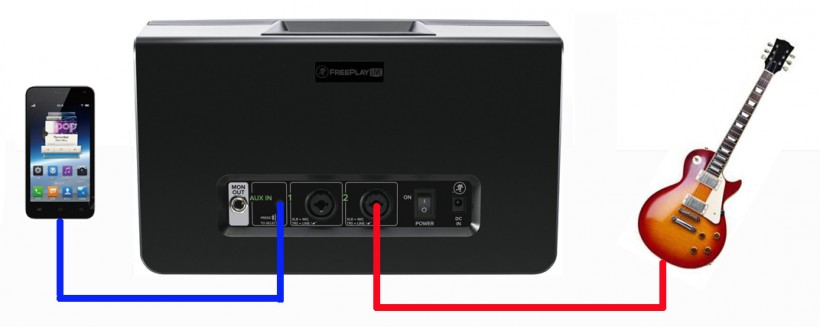

  典型用法示例3:将FreePlay Live当作吉他练习音箱使用,此时可以通过手机来播放伴奏音乐配合吉他演奏。当然,接入两把吉他也可以实现主音和节奏吉他混合练习。(图9)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用

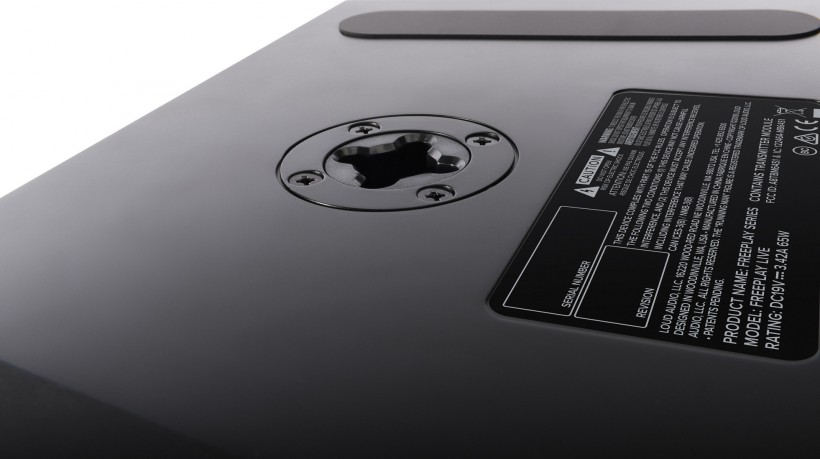

  对于音箱实际使用中可能遇到的放置问题,Running man考虑的也十分周到。检查音箱底部,你会发现箱体两边都安置了条状防震垫,当音箱放置在桌面使用时可以减缓振动带来的噪音。同时,在箱体中部还设置了四角棱柱形支架安装孔,包装盒内标配一个四角棱柱形接插件,可以与自行配置的标准音箱支架配合使用。(图10)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  当然,要充分利用FreePlay Live,你需要下载FreePlay Connect应用程序 (支持iOS / Android)它不仅可以更容易地使用屏幕推子设置输入和混音电平,而且可以单独静音通道或调整3频段均衡器、更改混响类型、设置每个通道的混响发送电平,并将设置保存为预设。同时,还可以使用该应用程序配置扬声器链接,将流式音频通过蓝牙发送到另一台FreePlay设备。

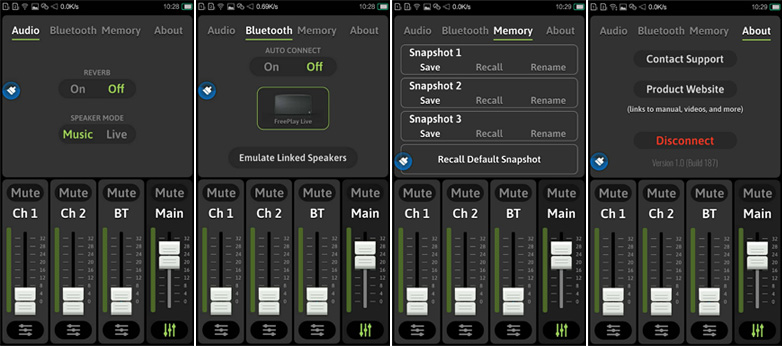

  FreePlay Connect是FreePlay系列音箱的移动端APP应用程序。使用时请保持蓝牙连接状态,并开启软件,此时软件即对音箱型号进行识别,载入相应的控制界面。如图11所示为FreePlay Live的主控界面。



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  主控界面分为四个菜单项: Audio选项可控制内置混响开关、EQ模式选择;Bluetooth选项为蓝牙发送模式,启用该模式可将本机蓝牙信号以无线形式发送至另外一台FreePlay Live组成标准立体声系统;Memory为设置存储项,用于存储或召回用户自定义推子或效果快照;About是厂商资源网站链接,用户可在此获得技术支持信息或访问支持文档、视频等资源。

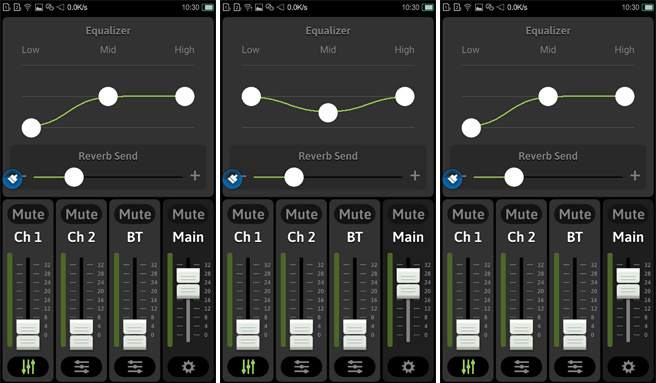

  通过软件可控制FreePlay Live所有的可用通道,如ch1/ch2(外置XLRTRS 1和2组合接口信号)、BT蓝牙通道以及Main主控通道的混合音量。单击通道推子底部的设置图标,可开启对应通道的设置界面。(图12)



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  该界面提供了三段均衡以及混响发送设置,可根据需要对每个可用通道进行相应设置。

  软件设置非常简单,相信任何一个用户都可以快速上手。唯一需要注意的是,该APP对移动端操作系统版本有最低要求。用于安卓设备,支持Android V6.0或更高版本,如用于iOS设备则要求iOS 10或更高版本。

  对于FreePlay Live的声音表现,个人认为不错,非常符合HIFI标准。各频段响应比较均衡,整体而言没有过分突兀或响应不足的缺陷。音色甜美结实,低频部分尤其出彩,呈现出厚实、且下潜度十足的听感,十分讨好耳朵。

  音箱虽然是立体声构造,但由于箱体尺寸的限制,导致其发音单元距离过于接近。因此在近距离聆听时,立体声效果比较明显,但声场宽度有所限制;远距离聆听会感觉立体声成像方面有些许不足。当然,这不属于技术缺陷,毕竟一个音箱所营造的声场肯定会有所限制。

  不过Running man显然也考虑到这一点,其解决方案也十分巧妙,那就是使用FreePlay Connect应用程序将流式音频通过蓝牙发送到另一台FreePlay设备而形成一个标准立体声重放系统。

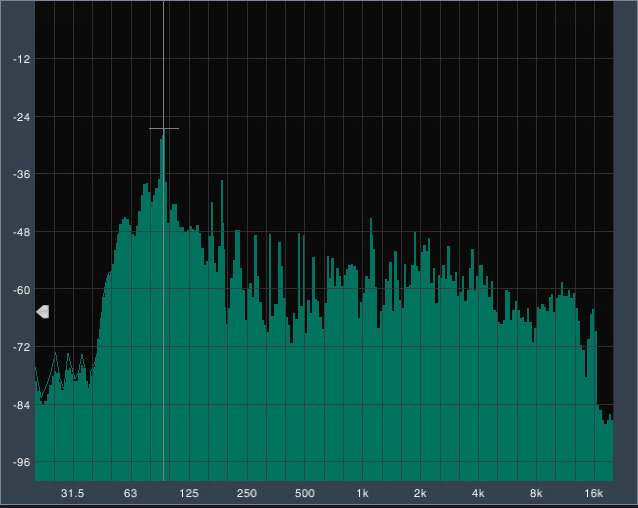

  为了更清晰说明音箱重放特性,我们为EQ下的“music”以及“live”模式做了一个实时频响测试。如图13所示为“music”模式下的频响特征



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  图14为“live”模式下的频响特征



Mackie Freeplay LIVE 小型 PA 音响系统上手使用

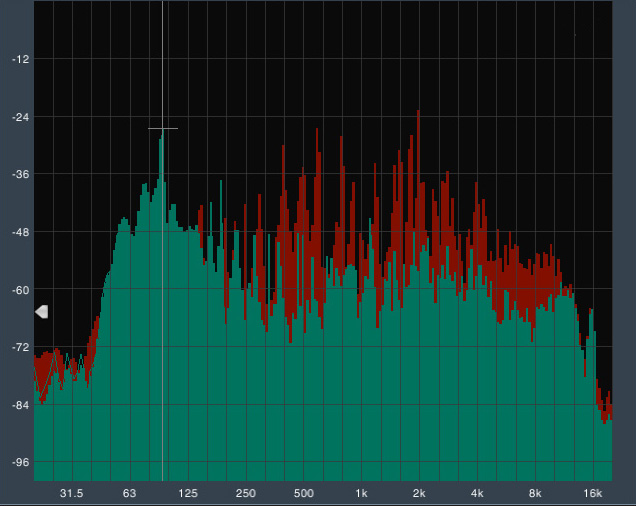

  图15为“music”以及“live”模式两者的频响对比



Mackie Freeplay LIVE 小型 PA 音响系统上手使用



  很明显, EQ的两个模式区别为: “live”模式突出了中频部分, 以强调现场特性; 而“music”模式则针对中频部分进行了些许衰减,以突出低、高频段。

  FreePlay Live其它技术参数见下表:

  技术参数规格

  功率额定功率75W;峰值功率150W

  频率响应(–10 dB) 60 Hz – 20 kHz;(–3 dB)77 Hz – 20 kHz

  最大声压级 SPL115 dB

  额定总谐波失真(THD)<1%

  分频点3 kHz

  覆盖角度(V*H)90˚

  输入端口组合XLR 2×1/4”,1×1/8”in,蓝牙4.2

  内置电池可充电锂离子(续航时间15小时)

  电源要求100–240 VAC, 50/60 Hz, 1.5 Amps,

  适配电源规格19 VDC, 3.42 Amps

  总结:Freeplay Live结构坚固、音色出众,是一款出色、便携的150W 两分频个人 PA,适用于歌手、乐手、主持人、小型室内外演出或家庭娱乐。可以通过外置适配器或内置锂离子电池等方式供电,支持蓝牙/线性信号传输以及无线控制,通过系统软件与个人移动设备完美配合,实现通道混合、EQ或效果处理等功能。

  其次,Freeplay Live有着良好的扩展性,用户通过AUX IN以及XLRTRS等接口可方便接入辅助音源以及乐器/话筒,通过安装在个人移动端的FreePlay Connect应用程序,实现对音箱各个通道信号进行混合、效果处理等功能。借助MON OUT接口,还可以将音箱母线信号传输至额外辅助扬声器或低音扬声器。从接口类型和数量方面来看,极大满足了演出设备小型化、一体化的需求。
