调音台的功能键的作用

时间:2018-12-14  作者:  来源:慧聪



timg (2).jpg

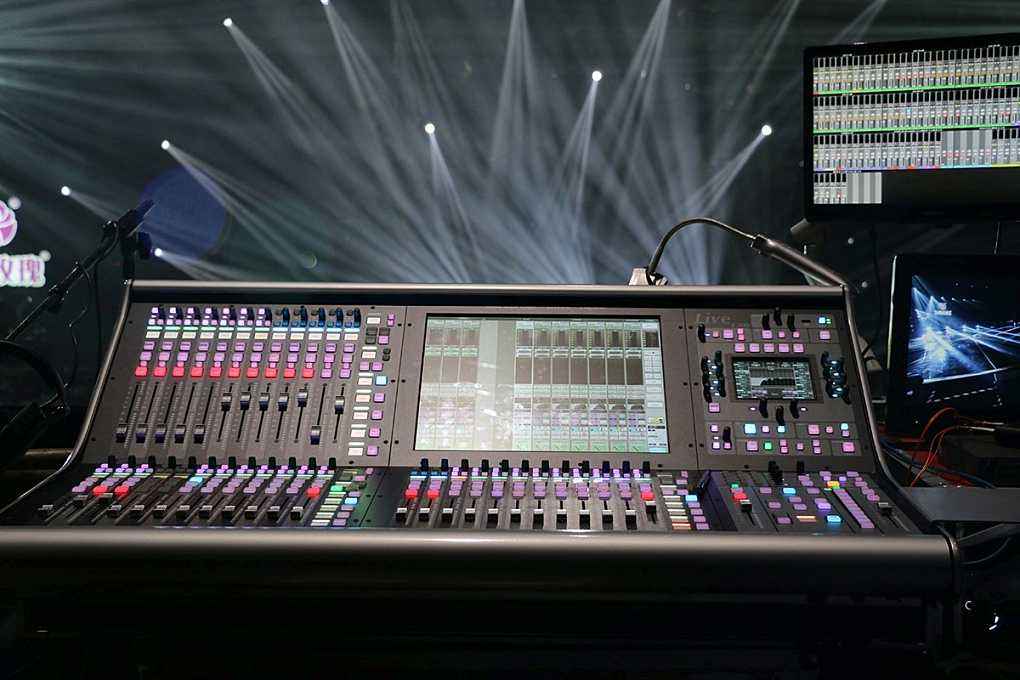

  调音台(Audio MixingConsole)在扩声系统和影音录音中是一种经常使用的设备。调音台在诸多系统中起着核心作用它既能创作立体声、美化声音,又可抑制噪声、控制音量,是声音艺术处理必不可少的一种机器。

  调音台具有多路输入,每路的声信号可以单独进行处理,例如:可放大,作高音、中音、低音方面的音质补偿,给输入的声音增加韵味,对该路声源泉作空间定位等;还可以进行各种声音的混合,混合比例可调;拥有多种输出(包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等)。下面我们简要介绍一下调音台的插座和功能键。

  (一)调音台输入部分的插座

  1)卡侬插座MIC:此即话筒插座,其上有三个插孔,分别标有1,2,3。标号1为接地(GND),与机器机壳相连,把机壳作为0伏电平。标号2为热端(Hot)或称高品质(Hi),它是传送信号的其中一端。标号3为冷端(Cold)或称低端(Low),它作为传输信号的另一端。由于2和3相对1的阻抗相同,并且从输入端看去,阻抗低,所以,称为低阻抗平衡输入插孔。它的抗干扰性强,噪声低,一般用于有线话筒的连接。

  2)线路输入端(Line):它是一种1/4"大三芯插座,采用1/4"大三芯插头(TRS),高品质(Tip)、环(Ring)、套筒(Sleeve),作为平衡信号的输入。也可以采用1/4"大二芯插头(TS)作为平衡信号的输入。其输入阻抗高,一般用于除话筒外的其他声源的输入插孔。

  3)插入插座(INS):它是一种特殊使用的插座,平时其内部处于接通状态,当需要使用时,插入1/4"大三芯插头,将线路输入或话筒输入的声信号从高品质(Tip)引出去,经外部设备处理后,再由环(Ring)把声信号返回调音台,所以,这种插座又称为又出又进插座,有的调音台标成“Send/Return”或“in/out”插座。

  4)定值衰减(PAD):按下此键,输入的声信号(通常是对Line端输入的声信号)将衰减20dB(即10倍),有的调音台,其衰减值为30dB。它适用于大的声信号输入。

  5)增益调节(Gain):它是用来调节输入声信号的放大量,它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的较佳状态,也就是可调节该路峰值指示灯处于欲亮不亮的较佳状态。

  6)低切按键(100Hz):按下此键,可将输入声信号的频率成分中100Hz以下的成分切除。此按键用于扩声环境欠佳,常有低频嗡嗡声的场合和低频声不易吸收的扩声环境。

  7)均衡调节(EQ):它分为三个频段:高频段(H.F.)、中频段(M.F.)、低频段(L.F.),主要用于音质补偿。

  a.高频段(H.F.):倾斜点频率为10kHz,提衰量为?15dB,这个频段主要是补偿声音的清晰度。

  b. 中频段(M.F.):中心频率可调,范围为250Hz?8kHz;峰谷点的提衰量为?15dB;这个频段的范围很宽,补偿是围绕某个中心频率进行。若中心频率落在中高频段,提衰旋钮补偿声音的明亮度。若中心频率落在中低频段,提衰旋钮补偿声音的力度。

  c.低频段(L.F.):倾斜点频率为150Hz,提衰量为?15dB,这个频段主要用于补偿声音的丰满度。

  8)辅助旋钮(AUX1/AUX2/AUX3/AUX4):调节这些辅助旋钮,等于调节该路声音送往相应辅助母线的大小其中AUX1和AUX2的声信号是从推子(Fader)之前引出的,不受推子影响。AUX3和AUX4的声信号是从该路推子(Fader)之后引出的,受推子大调节的影响。前者标有Pre,后者标有Post。

  9)声像调节(PAN):它用于调节该路声源在空间的分布图像。当往左调节时,相当于把该路声源放在听音的左边。当往右调节时,相当于把该路声源放在听音的右边。若把它置于中间位置时,相当于把该路声源放在听音的正中。实际上,这个旋钮是用来调节声源左右分布的旋钮,它对调音台创作立体声输出极为重要。

  10)衰减器(推子Fader):该功能键的调节起两方面作用:一方面用来调节该路声音在混合混合中的比例,往上推比例大,往下拉比例小;另一方面,用来调节该路声源的远近分布,往上推声音大,相当于将该路声源放在较近的位置发声,往下拉,声音小,相当于将该路声源放在较远的位置发声。它与PAN结合可创作出各个声源的空间面分布。调音台创作立体声输出,用的是Fader和PAN功能键。

  (二)调音台输入部分的功能键

  1、监听按键PFL(Pre-FadeListen的缩定):衰减前的监听,按下它,用耳机插在调音台的耳机插孔便能听见该路推子前的声音信号。

  2、接通按键On:按下它,该路声音信号接入调音台进行混合。

  3、L-R按键:按下它,该路声音信号经推子、PAN之后送往左右声道母线。

  4、1-2按键:按下它,该路声音信号经推子和PAN之后送往编组母线1和2。

  5、3-4按键:按下它,该路声音信号经推子和PAN之后送往编组母线3和4。

  调音台种类足很多,但主要的功能键都是相同的。值得一提的是调音台每一路输入只能进一个声源,否则,会相互干扰,阻抗不配,声音造成失真。

  (三)调音台输出部分

  调音台输出部分的安排有以下规律

  (1) 调音台有几根母线,肯定有相对应的输出插座。

  (2) 每个输出插座输出的声信号肯定在调音台上装有其相对应的调节键,可能是推拉键,也可能是旋钮。

  (3)每种输出调节功能键旁边都装有监听按键,一般推拉键旁边的监听按键为推了前监听PEL,旋钮旁的监听按键为经过旋钮的监听(AFL)。

  (4) 从辅助返回(AUX RET)或效果返回(EffectRTN)的插孔进入调音台的信号,肯定安装有调节其大小的按钮和相应的声像调节钮PAN。

  (5)凡左右输出或编辑输出的插座前,一般都有相应的INS(又出又进插孔),其目的是可以单独对输出信号在输出前进行特殊加工处理,但辅助输出不装INS插孔。

  (6) 如果输出部分装有耳机和对讲话筒T.B.Mic插孔,一般其旁路都有其音量大小调节钮。如果掌握了以上6条规律,便对调音台的输出部分的功能键作用便了如指掌了。
