颠覆传统!AXIOM全新恒定曲率全覆盖系统,实现360°无死角!

时间:2019-07-13  作者:  来源:

1



  THE ESSENCE OF SOUND

  还原声音的本质

  意大利研发设计与生产

  世界level专业扩声项目

  应用中的佼佼者

  2019年AXIOM奥思美

  AX系列线阵“大家族”

  再添实力悍将

  颠覆传统,实现360°无死角

1

  AX1012恒定曲率全覆盖系统

  Constant Curvature Array Element

1

  AX1012是一款100°×20°的多功能恒定曲率全覆盖类型音箱,可用于创建垂直和水平线源阵列系统,也可用作高指向性点声源音箱。

  一、产品概述

  音箱高音单元采用2.4"铝制音圈、1.4"出口的钕磁压缩高音,使用STW-无缝过渡波导(STW-Seamless Transition Waveguide)技术,可确保*控制水平轴和垂直轴上的中高频指向性,从而在形成阵列组合时,箱体之间实现完美的声学结合。

1



  独特的波导设计产生垂直线源方向性,水平模式保持低至约950Hz。这样可以在观众周围均匀地投射出干净的音乐声和人声,而不会出现热点和死角。敏锐的SPL离轴抑制技术用于避免音箱表面的反射,完美地调整声学覆盖范围以适应不同位置的观众。

1

  STW-无缝过渡波导

  》》涨知识

  传统的喇叭

1

  传统的独立点声源音箱之间的相互作用,方向性很差,难以实现一致且无波瓣的散布,产生破坏性干扰,影响不同位置听觉上音调的平衡、清晰度和可懂性。

  STW-无缝过渡波导

1

  有了STW-无缝过渡波导系统,设计师或音响工程师可以构建真正的线源水平或垂直阵列,在20°构建块和机箱之间形成无缝连接。

  AX1012阵列仅向所需区域提供无缝覆盖,至大限度地减少不必要的墙壁和表面反射,或避免与其他声音系统、舞台或其他领域的相互影响。例如,水平阵列中的多个单元能够在20°的切片中灵活组合,以出色的灵活性去构造所需的覆盖角度。如此一来,即使是360°的中心阵列覆盖角度也可以很容易地装配。

1

  为了扩展系统的低频响应,AX1012可以用AXIOM SW系列的低音炮来作为补充,如SW18A、SW1800A或SW218XA。

  二、主要特点

  • 有源恒定曲率阵列

  • 12”低音单元,1.4”钕磁高音单元

  • 恒定曲率无缝过渡波导(STW),具有100°H x 20°V散布

  • 带有SMPS的D类功放模块

  • 采用带有PRONET远程控制的96KHz / 40位浮点CORE处理器

  • 可用于水平或垂直阵列安装的整体悬吊件

  • 可用于独立式应用的支撑安装

  • 可用无源版本(AX1012P)

  三、产品展示

  AX1012采用巡回演出级的15毫米桦木夹板机箱,配有四个一体式钢轨,用于箱体和铝连接杆连接(每个机箱配有2个)。该产品可选配全套配件,分别用于创建水平或垂直阵列、地面堆叠系统和支杆支撑安装一个或两个单元。



1

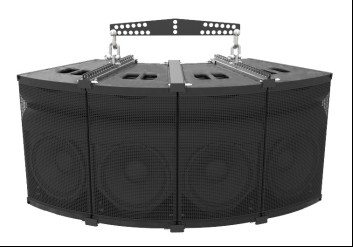

  4单元水平阵列(80°x100°)


1

  4单元向下环形阵列(80°x100°)


1

  3单元垂直吊装阵列(100°x60°)


1



  3单元地面堆叠阵列(100°x 60°)


1

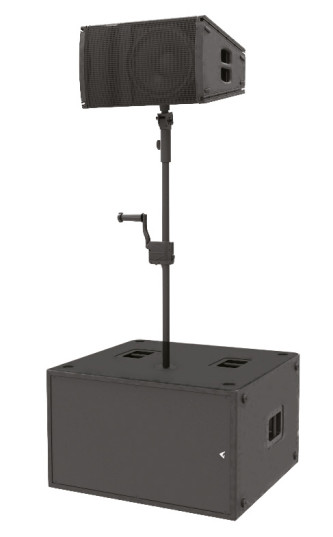

  1个单元支杆安装(100°x20°)

  四、技术规格

1

  五、产品应用

  AX1012建议用作室内(左-中-右系统)或室外中小型场所。在大范围的场馆中,它还可以作为大型系统的侧边补充,如外部补充、内部补充或分布式应用,为主系统未完全达到的区域提供清晰的声音,同时尽可能地减少不必要的互影响和空间反响。

  >> 应用场景

  •户外演出、巡演

  •主题公园、花车巡游

  •宗教场所、剧场、剧院

  •多功能厅、宴会厅、礼堂

  •体育场馆

  •休闲、健身场所

  六、案例展示

1

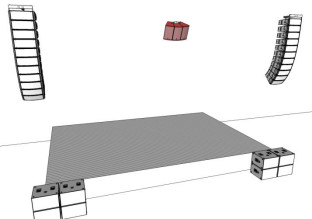

  主PA系统——Flown Vertical Array

1

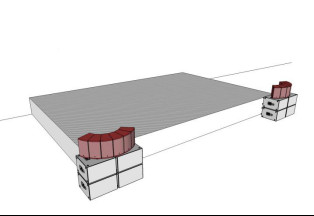

  主PA系统——Stacked Vertical Array


1

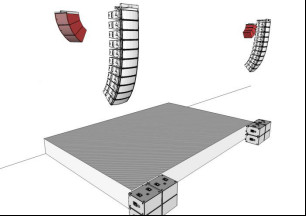

  大型PA系统的补充——Flown Out-fill


1



  大型PA系统的补充——Flown Center-fill


1



  大型PA系统的返听——Monitor


1

  PA系统——Down-firing array system

  七、系统处理

  系统处理的基础是PROEL研发实验室设计的CORE DSP平台,采用音频应用的至*SHARC DSP之一。和AXIOM其他有源系列一样,使用的是具有40bit,96kHz浮点分辨率和优质质量的24bitAD/DA转换器,确保完美的信号完整性;动态范围可达110dB,具有卓越的声音性能。由于其强大的处理能力,CORE平台能为音箱处理程序提供至精炼的算法,以及远程控制和网络功能。

1



1

1

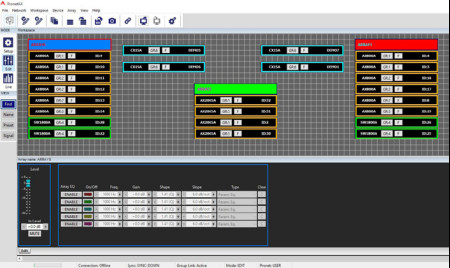

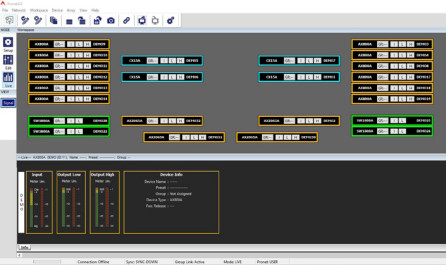

  PRONET AX控制软件

  PRONET AX控制软件基于坚实可靠的CANBUS网络协议,可以直观的远程控制整个系统,具有均衡、延迟、管理、保护等功能,并监控放功放、音箱的状态。

  提供三种不同的操作模式:设置、编辑(EDIT)和现场(LIVE);可以根据系统是否是*次设置进行选择,可以单独编辑单元或在现场条件下操作。

  接口(interface)能够在单元的控制面板上显示或选择不同的信息或功能,提供了一种快速组分配(Group assignment)的方法。

  可轻松创建AXIOM音箱阵列,并整体控制每个阵列的音量、静音和EQ功能。

  可以加载或保存系统的快照,包括特定单元在桌面上的位置以及整个系统的所有参数。

  八、功放功率

  AX1012A采用DA SERIES电源模块,新一代带有SMPS的CLASS D放大器模块。用于这些功放的创新技术提供了优质性能,例如在任何音频频率下都具有出色的声音清晰度,即使对于低电平信号也具有非常高的动态性能,在至大功率下失真也极低。

1

  输出功率专门针对驱动单元进行了优化,以实现高效的功率传输,低频部分能产生900瓦特,300瓦特可用于高频压缩喇叭。

  通过balanced 3-pin XLR connectors(连接器)将输入和多项目连接(link connections),并提供接地开关(ground lift switch),以实行hum-free操作。主电源通过固定的Neutrik PowerCON连接,电源输出连接器能将主电源连接到其他AX1012A机箱。
