您当前位置: 首页 > 工程案例 > 9月开学季,Wharfedale Pro乐富豪唤醒重庆江津鼎山小学校园活力!

9月开学季,Wharfedale Pro乐富豪唤醒重庆江津鼎山小学校园活力!

时间:2019-09-06  作者:  来源:

  炎炎的夏日落下帷幕,丰硕的金秋如约而至。又是一年开学季,不知不觉间新学期开学已有一个星期了,相信同学们已经慢慢从暑假的欢乐中收好心正式步入了紧张的学业中。只是不知道同学们的暑假作业都完成得怎么样呢?......

1

  其实,经过一整个暑假的努力,Wharfedale Pro也在新学期开学前交上了一份令人满意的“暑假作业”,完成了重庆市江津区鼎山小学多功能厅扩声系统项目,为该校的同学们营造了一个良好的学习和娱乐氛围,唤醒了鼎山小学新的校园活力!

  蒙以养正,亨以养贤

  ——重庆江津鼎山小学

  重庆市江津区鼎山小学于2017年9月1日正式投入使用,是一所公办全日制小学,办学规模48个教学班。该校以“蒙以养正,亨以养贤”为办学理念,依托“学校-家庭-社区-社会”的力量,着力培养学生“方正为人、包容和合”的素养,成就自己的美好人生。

1

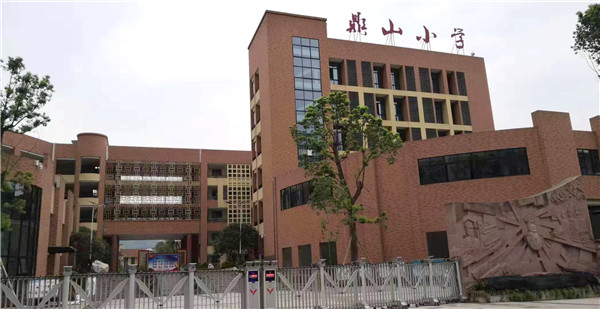

▲重庆江津鼎山小学

  为更好地培育学生,促进学生“德智体美劳”全面发展,鼎山小学兴建了一大批现代化的硬件设施和多媒体教学设备,像“高大上”的音乐室、美术室,发散思维的科学室,设备完善的体育室、劳技室……当然,也包括我们今天的主角——鼎山小学多功能厅。

  【项目需求】

  随着现在教育的发展,多功能厅的使用频率不断增加,作为承担学校*多样化活动的场地,鼎山小学多功能厅几乎包揽了学校全部的重大会议、学术报告、多媒体教学、知识讲座、文艺演出等活动,因而对多功能厅的扩声系统也提出了更高的要求。

1

▲鼎山小学多功能厅现场实拍图

  首先,要系统稳定、操作简单、扩音品质优良;再者,就是要功能完善,能满足多场景的使用需求。比如,演出需要扩声系统声压余量充分、声场分布均匀,做到高音明亮、低音充沛,关键表演区域的声音更为饱满、音乐更具活跃感,极大增强现场演出的感染力;而会议扩声则需要输出稳定、无声反馈啸叫,语言清晰、无失真还原人声,同时还要能够避免因演讲人的移动而造成扩声的音量忽大忽小,从而影响会议质量。

  【解决方案】

  在建声前期,项目工程商全面地了解了甲方的项目诉求,并结合工程图纸与甲方进行了充分沟通,*终选择了拥有87年历史的英国知名音响品牌——Wharfedale Pro系列产品,来作为鼎山小学多功能厅的整套扩声系统。

  据了解,鼎山小学多功能厅面积约700平方米,可容纳500人同时参与活动,面积宽阔、容纳人数多,为了减少现场扩音的回声,音箱的选择与安装尤其重要。

1

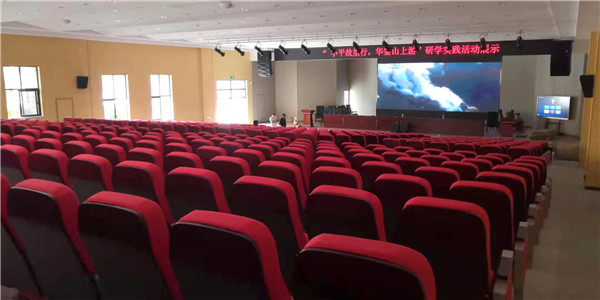

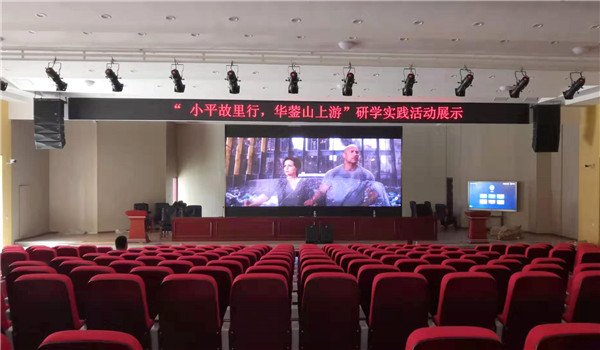

▲鼎山小学多功能厅现场实拍图

  综合各方面因素考虑,技术团队选择了Wharfedale Pro WLA系列线阵列音箱作为鼎山小学多功能厅的主扩声系统。左右两侧各4只WLA-28双8寸线阵音箱搭配1只WLA-15B单15寸次低频音箱,“4+1”线阵组合由专门的吊挂装置悬挂在舞台台口两侧,通过音箱吊挂装置上的角度调节,均匀覆盖整个观众席,提供干净、连续、*的高品质声音,同时保证低音区域均匀的声场覆盖及良好的语言定位。

1

▲现场实景拍摄图

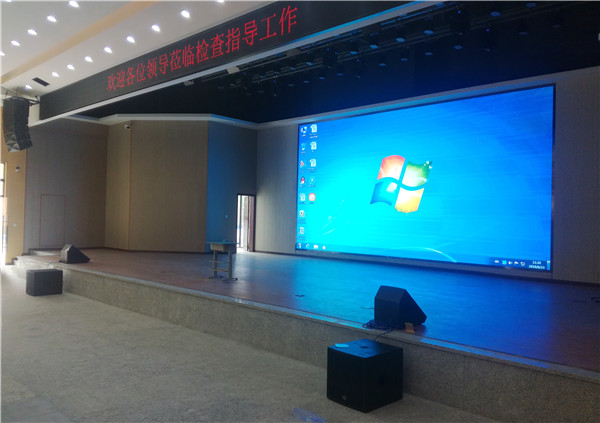

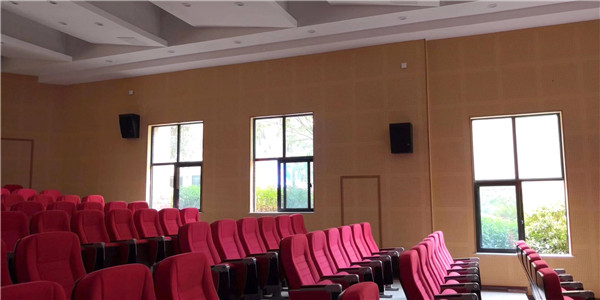

  舞台前方落地放置2只DELTA-18B超低音音箱,用作补充现场低频能量,增强现场扩音表现力。2只DELTA-12M舞台返听音箱给舞台上的演讲者、表演者提供聆听支撑。观众席左右两侧墙壁上各固定安装2只WY-12S环绕音箱用于现场全景环绕补声。控制室则配置了2只Diamond 9.1有源监听音箱。

1

▲现场实景拍摄图

  同时,技术工程师根据每只音箱的特性及摆放位置设定好合适的角度,以直达声清晰地覆盖全场,确保整个厅堂声像统一,声压覆盖均匀,避免出现“无声”区域。*终经现场实际测试,即使整个大厅坐满人,也能保证每个人听到的声音都真实自然、层次清晰。

1

▲现场实景拍摄图

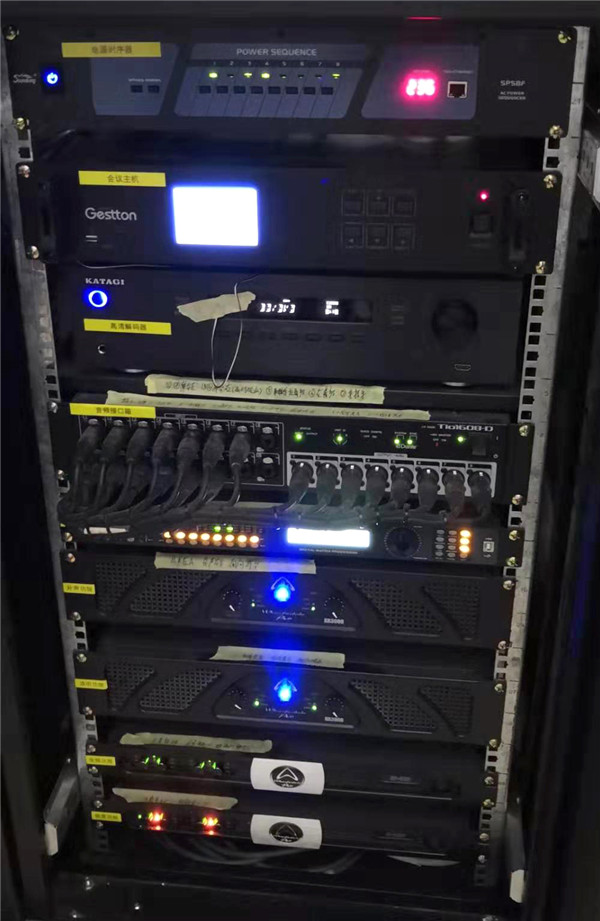

  整套扩声系统由2台DP-4120和2台XR-3000数字功率放大器驱动;同时还配置了SC-48数字音频处理器(4路输入/8路输出),以保证高品质的音质输出。系统可以根据使用需求,提前预设多种使用场景,在日常使用中做到快速响应,迅速切换为不同模式满足不同场景的使用需求,并且在切换过程中保证扩声质量、系统稳定。

  >>设备清单

  WLA-28 左右主扩线阵音箱*8只

  WLA-15B 线阵次低频音箱*2只

  DELTA-18B 超低音音箱*2只

  DELTA-12M 舞台返听音箱*2只

  WY-12S 全景声环绕音箱*4只

  Diamond 9.1 控制室有源监听音箱*2只

  DP-4120 数字功放*2台

  XR-3000 数字功放*2台

  SC-48 数字音频处理器*1台

  【产品聚焦】

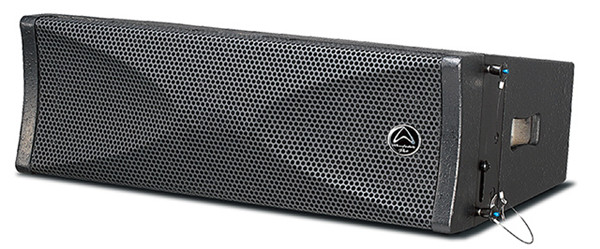

  >> WLA-28主扩线阵音箱

1

  ● 主要特点

  R 2×8"二分频线性阵列音箱

  R 由一个3.2"的钕磁钛膜压缩高音单元和两个8"铁磁低音单元构成一个动态余量极大的组合

  R 体积小、重量轻、投射距离远、灵敏度高、穿透力强、声压级高、语言清晰、可靠性强、区域间声音覆盖均匀

  R 大功率状态下保持原音不失真,高音清脆通透、低音浑厚饱满

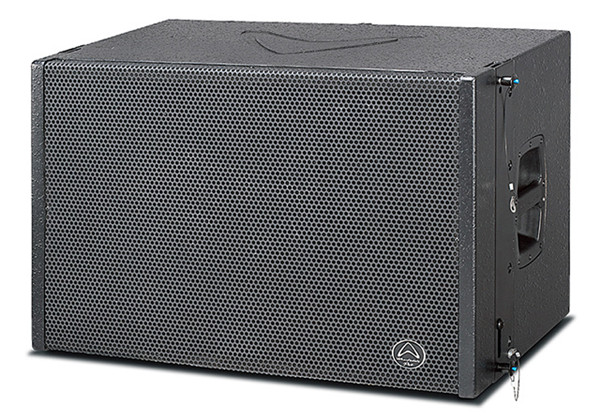

  >> WLA-15B次低频音箱

1

  ● 主要特点

  R 15"大功率低音喇叭单元(4.0"音圈,双弹波,压铸式铝质盆架)

  R 箱体采用15mm 桦木夹板制作,表面喷水性花纹黑色油漆

  R 面罩防尘面网的钢质防护网

  R 2×NL4输入方式

  R *大声压级(@1m)133dB

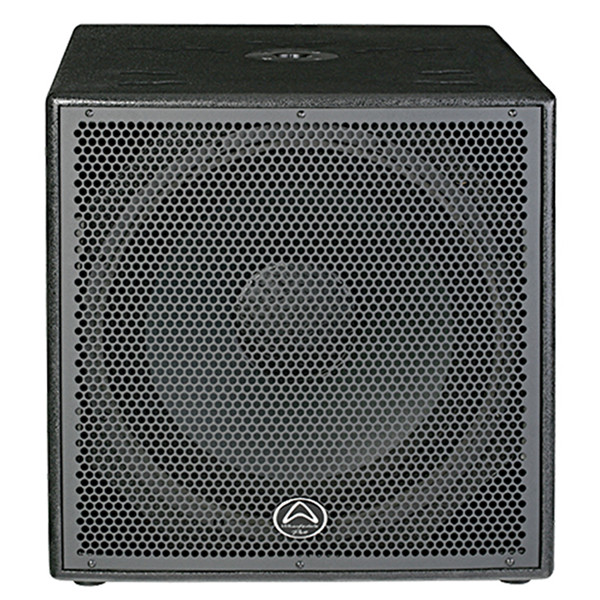

  >> DELTA-18B超低音音箱

1

  ● 主要特点

  R 18"(4.0"音圈,双弹波)压铸式铝质盆架超低音单元

  R 顶部标准35mm铸铝音箱支架插孔

  R BI-AMP选择开关,可选择使用内置分频器和外置电子分频

  R 15mm桦木夹板箱体结构,黑金砂表面喷漆

  R 箱体上有固定脚轮安装孔;胶质四通手柄

  R *大声压级(@1m)134dB

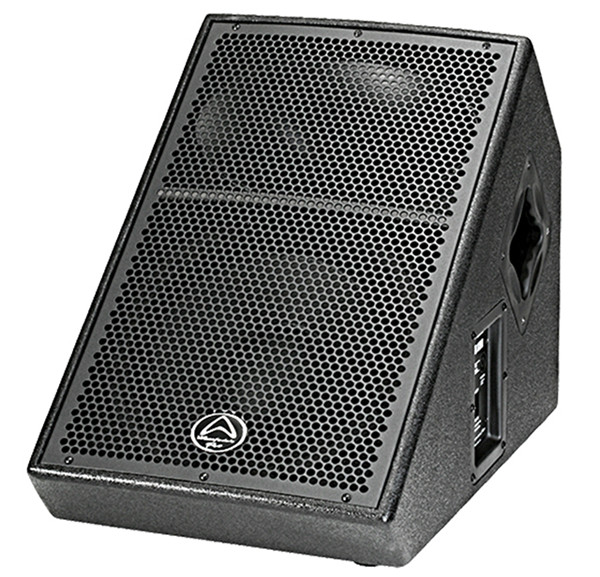

  >> DELTA-12M返听音箱

1



  ● 主要特点

  R 12"(76.2mm音圈)压铸式铝质盆架低音单元

  R 2"(35.6mm出口)钛膜压缩驱动高音单元

  R 90°×45°椭圆形波导号角

  R 15mm桦木夹板箱体结构,黑金砂表面喷漆

  R BI-AMP选择开关,可选择使用内置分频器和外置电子分频

  R SK3高音保护电路

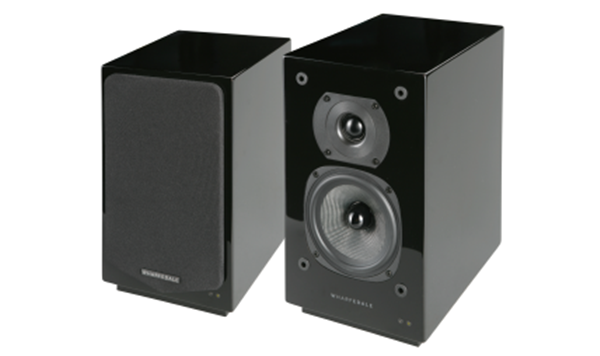

  >> Diamond 9.1有源监听音箱

1



  ● 主要特点

  R 两音路有源双功放驱动监听音箱

  R 低失真、高功率,5”(125mm)复合防弹布鼓纸低音单元

  R 1”(25mm)软球顶丝膜高音单元

  R 驱动器上的磁铁具有磁屏蔽功能,可让监听音箱放置在靠近CRT显示器的位置使用

  R 音箱具有更低的阻尼因数,更大的体积可以在更高的声压级实现更好的控制

  >> DP-4120数字功放

1

  ● 主要特点

  R 立体声、单通道、桥接三种工作模式

  R 灵敏度1Vrms,增益32dB、26dB可选择

  R 有源PFC,功率因数达0.99

  R 输出功率强劲,稳定驱动2欧姆负载

  R 过载保护、过热保护、稳定功率控制、输出直流保护

  R 可升级Dante功能

  R 通过国家CCC强制认证

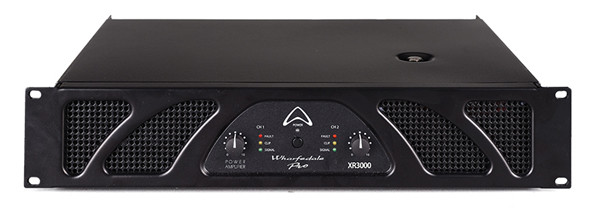

  >> XR-3000数字功放

1

  ● 主要特点

  R 立体声/并联/单声道桥接模式

  R 用户可选择的输入灵敏度:0.775V和1.4V

  R XLR输入接口;Speakon®输出接口

  R 2个增益控制旋钮,1个电源开关,1个电源LED灯,2组6个LED灯,分别表示对应声道处于工作、削波和故障状态

  R 防止短路、空载、开/关机噪音、射频干扰保护电路

  ☑ 通过国家CCC强制认证

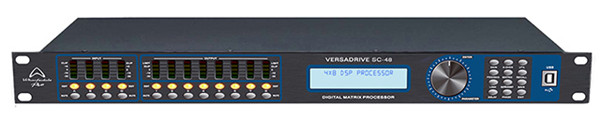

  >> SC-48数字音频处理器


1

  ● 主要特点

  R 输入通道:4路

  R 输出通道:8路

  R 96KHz采样率,48-bit DSP处理器,24-bit AD/DA转换

  R 输入处理部分包含增益、静音、LINK、高切、低切、噪声门、8个参量均衡、31段图示均衡、相位、延时等处理单元

  R 输出处理部分包含分频、9个参量均衡、增益、静音、压缩器、峰值限幅器、相位、延时、LINK等处理单元

  R 所有输入输出之间可以自由进行矩阵式分配

  R 灵活组合多种分频模式,高、低通分频点均可达20Hz~20KHz

  【项目反馈】

  Wharfedale Pro凭着专业的技术和成熟的方案,确保了整体项目的顺利完工,赢得重庆江津鼎山小学的信任,整套系统*终呈现出来的效果非常符合现场的使用要求,设备美观大气,与环境无缝融合,语言清晰、高保真度、音质稳定,而且操作简单、功能灵活,获得了校方领导的高度赞扬。
