    Framepacking和framesequential很接近，但它们不是同一种东西。Framepacking将左眼图像和右眼图像同时发送给投影机，两幅图像之一在另一幅图像之上，两者之间有一个较小的间隔。本质上讲，信源发送一个巨大的、两倍高度的图像帧，而不是两个较小的图像帧。信号以24Hz或者60Hz传输。投影机必须能够将被封装的两幅图像分离并且顺序显示。(注：如果不考虑上下两帧之间的微小间隔，可以认为信源发送的是1920×2160的帧，其高度为1920×1080的两倍。)

3D示意图

    Framepacking是用于HDMI1.4标准的缺省格式。任何标记为HDMI1.4兼容的产品必须能够支持这种格式。它是蓝光3D播放机的标准输出格式，虽然其中一些播放机还有另外的选项。Framepacking对投影机的处理能力提出了更高的要求，因为投影机必须能够分离被封装的两个帧并且将其依序显示。

    Side-by-side(并排)

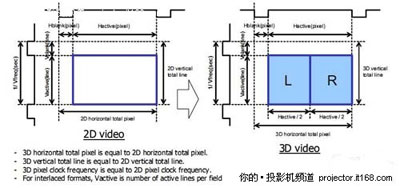

Side-by-side水平式

    在因DirecTV而得到普及的side-by-side传输格式中，两个帧被压缩为其原始水平解像度的一半，然后合成一帧同时传输。对于1080p信号，每帧为1920×1080个像素。这将会是并排的两个960×1080帧。投影机会分离两个压缩帧，将其水平扩展回最初的1920×1080格式，然后依序显示。Side-by-side有隔行扫描和逐行扫描两种变体，其中隔行扫描变体使用较少的带宽，而逐行扫描变体则拥有更好的图像质量。(注：DirecTV，北美卫星电视服务商之一)

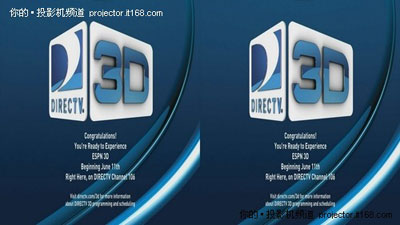

非常直观的DirecTVSide-by-side水平3D效果

    正如你所想到的，这种格式在压缩和随后的扩展过程中损失了一些分辨率。本质上，它为每只眼睛使用了一半的分辨率。在本文写作之时，DirecTV是side-by-side格式的唯一使用者，但这种格式应该能够与最新款(2010款)的3D电视机以及目前的DirecTV高清机顶盒兼容。较早的3D电视机很可能无法显示这种格式，而目前市场上的低价位DLP“3DReady”投影机也不能显示这种格式。
