AUDIONET全数字网络音频扩声系统解决方案

    六．K系列网络有源音箱

    该系列有源音箱最独特之处在于它同时带有模拟音频输入接口和网络数字传输接口，它采用CobraNet网络传输协议在外部连接上真正做到了只用一根网线解决所有问题。可直接与AUDIONET网络音频系统连接，它不但可以输出音频，同时还可以时刻监测温度、音量、电压等等，在界面随时显示上述信息。是集CobraNet传输、数字功率放大器、网络远程监控为一体的一款高科技音箱。堪称国内首创，同比具有世界领先水平。

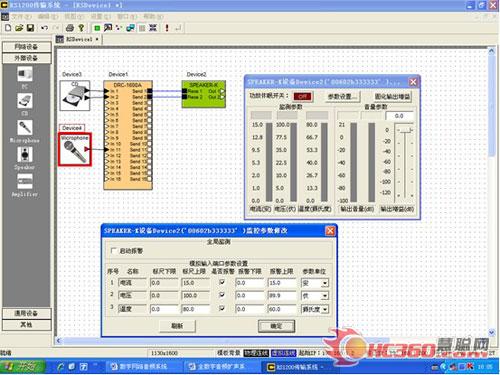

K12连接、监控示意图

    七．网络设备的连接

    a)以太网连接

    我们知道，网络音频平台DRB处理器和DRC传输器都必须和以太网交换机连接，通过以太网交换机来互相传送数字音频信号。这就使声音的远程传输成为了可能。下面简单的给出了2台DRC0202A传输器和一台DRB-1处理器远距离传输和控制的连接方法的示意图：

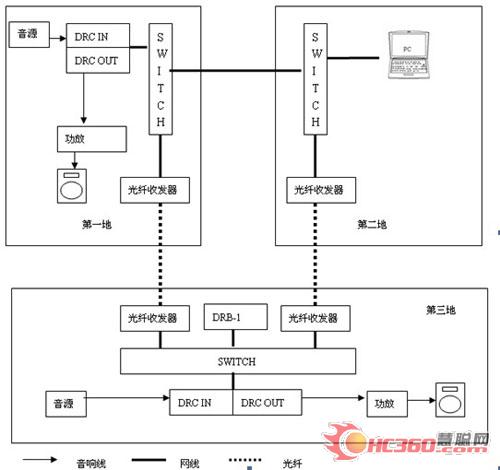

图11：以太网多地连接系统图

    我们可以看到，在第一地并不需要音频网络平台处理器，而只要将DRB传输器连接到Switch上就可以通过以太网输入和输出声音了，在第二地将音频网络平台DRB处理器也一同连接到Switch上，整个系统的声音（包括第一地）都是由这个处理器进行处理，对音频网络平台的设置和控制，可以在第三地进行。由此看来，音频网络平台DRB处理器、DRC传输器的设置控制的PC机只要通过Switch连接到以太网，那么都可以任意的搭配形成完整系统，实现不同的功能。由图我们可以看到，在第一地与第二地之间和第三地与第二地之间使用了光纤，这可以大大减少远距离传输带来的损耗，同时具有很强的抗干扰性。两个SWITCH也可用网线连接。

    b)无线网络连接

    音频网络平台具有的强大的功能之一，就是可实现无线网络控制功能。网络连接如下图所示。

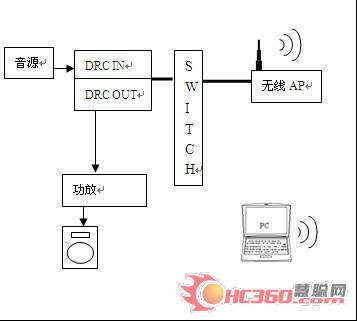

无线控制连接方法

    由上图可知使用无线网络极大的方便了使用者对整个音响系统的搭建与控制，增强了系统的灵活性与方便性。使操控人员在一定范围内摆脱了地域的限制，让我们想象一下在工程调试中当你拿着笔记本电脑在任意角落进行声场调试时，那将时一件非常遐意的事情。
