Peavey混音器：用最小成本获得最佳声场

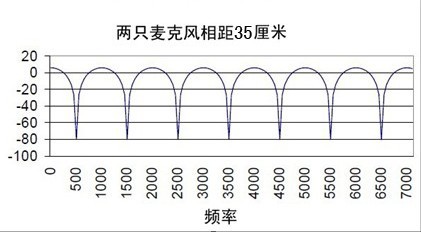

不同频率的信号相互削减造成的梳状滤波

    感受梳状滤波对声场的影响可以借用录音软件，将单支话筒或者两只话筒摆放在桌子上，发言者讲话时，将麦克风从离桌面60cm的高度放回到桌面，从录音回放中可以清晰的听到梳状滤波对声场影响是多么的大。或者把两只麦克风设置相同的音量，一支麦克风在发言者前60cm的位置，同时把第二支话筒缓慢的从远距离的地方移动第一支话筒的位置，它们之间的干涉是非常的明显，同样可以在录音中轻易的听出来。

    当使用多支麦克风的时候，为了避免这个令人讨厌的效果，我们通过试验得出一个结果，就是使其他话筒拾取发言者的音量传输到调音台中比发言者面前的话筒传输到调音台的声音低10dB。要达到此目标有2种方法来解决。第一个，如果所有的麦克风都开启，并且都设置为相同的增益，那么其他麦克风与发言者的距离应该是他与他最近的麦克风距离的3倍。第二个解决方法就是减少除了发言者使用的其他麦克风的增益。

    通过上面的举例论证，要用最小的代价得到最佳的声场，也就是让参会者听得到、听得清、听得好，那么就要合理的解决声反馈、声干涉、梳状滤波效应等这些必然存在的问题。根据科学实验证明，解决这些问题，就是保证系统在两个安全系数内运行，第一：保证发言者与综合回响声之间的差值等于或大于6dB；第二：保证其他话筒拾取发言者的音量传输到调音台中比发言者面前的话筒传输到调音台的音量低10dB。如何用最小的成本的解决这好这些问题，使用调音台不科学，而且也达不到让人满意的效果；使用媒体矩阵，价格昂贵，大多数客户无法接受；使用自动混音器就可以实现以最小的成本得到最佳的扩声效果。

    二、自动混音

    自动混音器，顾名思义，自动混和并处理来自多个麦克风的信号，而不需要系统操作员。在多个麦克风系统中，自动混音器能在反馈之前提高增益，消除梳状滤波，使听众不但听得到，而且还能听得清的必不可少的设备。

    传统的调音台，把各自麦克风信号加在一起，提供给系统的麦克风数目每增加一倍，有效增益就会增加3dB。因此，如果一个系统操作员不在，没有降低麦克风电平或没有关闭未使用的麦克风，就会导致啸叫。综上所述，一个系统中只开启必要的麦克风是最好的手段之一，这就需要一台设备能判定哪支麦克风要开启，哪支要关闭。而实现这一功能的最佳设备——自动混音器。

    自动混音器采用的技术方法：

    1.固定阈值：

    固定阈门使用一个声控开关，即VOX（声控开关）系统，就是在每个麦克风通道中装一个检测器，可以进行简单的切换，只要环境电平达到预设的阈值，VOX系统就会激活麦克风。但是无法最大程度的判断是环境噪音还是有效的麦克风信号，也不能判断来自室内及临近的噪音。

    2.自适应阈值：

    自适应阈值技术有几种不同的应用技术，环境感应、方向感应、高-低扫描、低-高扫描、增益共享等技术。

    2.1环境感应和方向感应：是借用麦克风来感应环境的噪音，不同的区别是，环境感应针对的是整体环境，而方向感应针对的是临近的麦克风，他们都有共同的缺点，即都需要额外的硬件，使得造价大大提高。

    2.2扫描阈值：系统扫描所有输入通道的电平，并激活电平最高的通道，并且始终重复扫描。如果在遇到另外一个通道电平高于先前扫描通道的电平时，就会立即激活该通道，而之前激活的通道会维持短暂的时间，然后关闭，这个过程发生的很快，不影响发言。

    2.3增益共享：它是利用电压控制放大器（VCAS）改变每个麦克风通道的增益来代替使用开关。这种方法用一个特殊的控制总线来总和所有的输入通道，每个通道的增益经过调整来适应总电平，整体系统增益保持不变。在这个系统中，有最强信号的麦克风被给予最高的增益，相应的，是低电平的信号的增益就被减少了。具体来讲，每个麦克风通道的衰减是取决于量，以dB的形式，等于麦克风通道和麦克风通道电平的总和的差额。

    3.门控技术；最广泛的就是噪声门（不一定是最好的，但一般是性价比最高的），噪声门（或门）允许高于阈值的信号通过，不允许低于阈值的信号通过。但是，麦克风开启时会产生“噗”的声音，此外它使用的是固定阈值的方法。后来发展到了“过零门限”，当声波过振幅为0的坐标时（过0点）开启，大多数混音器就利用这种门控技术，降低了基本门电路的噪音。除了“过0”这种方法，还有其他电子逻辑电路用在这个技术中，提供了更多更好的方法来区分环境噪音和“真正”的信号。降噪扩展器是一个增益随输入电平减小而减小的放大器，只要前置放大器的输入电平减少，就要继续这种“向下”增益衰减。之所以称为扩展器，就是因为当增益减小时，通过减少信号本底噪音，而且向下的衰减值可以设置。

    4.NOM技术：当只有一只麦克风打开的时候，系统的增益就会保持一致。这就是所谓的NOM=1，或者打开的麦克风数是1。为了执行操作，许多的自动混音器增加NOM衰减电路来统计在系统中打开的麦克风数目，然后会根据预先设置的数量来衰减输出。举个例子，如果有2支麦克风打开的时候，NOM电路就会使输出衰减3dB来保持NOM=1和阻止声音的反馈。输出的衰减量如下表所示。一些系统允许设置NOM衰减量大于10log（NOM）衰减。

    Peavey的自动混音器采用一个独特的增益管理系统，结合了增益共享和向下扩展，利用VCA的最新技术，扩展和NOM计算结合使用。当一个人的说话声进入麦克风时，那么这个麦克风就会获得所有可用的增益；当两个人的说话声进入到两支麦克风时，那么它们就共享可用的增益。这种技术把所需增益与可用增益相互对比，为开启麦克风提供一个完美的开启与关闭之间的过渡，同时也保持增益稳定下有适合的总的整体增益。
