详解各种音/视频接线端子

时间:2015-09-09  作者:  来源:中国音响网

  RCA插头及插座这是目前为止最为常见的一种音/视频接线端子,这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来,还有一个更老式,也比较奇怪的称呼叫作“唱盘”接头。RCA端子采用同轴传输信号的方 ...

详解各种音/视频接线端子

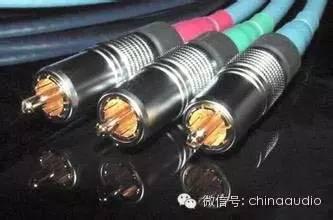

  RCA插头及插座

详解各种音/视频接线端子



  这是目前为止最为常见的一种音/视频接线端子,这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来,还有一个更老式,也比较奇怪的称呼叫作“唱盘”接头。RCA端子采用同轴传输信号的方式,中轴用来传输信号,外沿一圈的接触层用来接地,也可以用来传输数字音频信号和仿真视频信号。RCA音频端子一般成对地用不同颜色标注:右声道用红色(字母“R”表示“右”或者“红色”)﹔左声道用黑色或白色。有的时候中置和环绕声道连接线,会用其他的颜色标注来方便接线时区分,但整个系统中所有的RCA接头在电气性能上都是一样的。一般来讲,RCA立体声音频线都是左右声道为一组,每声道外观上是一根线。

  XLR平衡端子

详解各种音/视频接线端子



  这是一种三线的连接端子,三根导线分别是正极、负极和屏蔽。XLR被称作“平衡端子”和“麦克风插头”,一般来讲应用在专业或广播电视领域,但在一些Hi-End级别的消费器材中也得到采用,在前级放大器和后级放大器之间进行信号传输。在连接方面,三线XLR插头输出音频信号,而三线插孔输入音频信号。XLR端子的优势在于平衡线性传输信号,这样可以在长距离传送音频信号时大大减少电子系统工作时的电磁、射频干扰而在音频信号中产生的噪音和哼声。不过呢,在一般的消费类家用电器中,XLR传输的优势并不是非常明显。

  Phone/Mini-phone耳机端子

详解各种音/视频接线端子



  标准的1/4英吋(6.35mm)直径的耳机插头和插孔的设计,是从早期电话接线板来的,这种接线端子在AV器材上一般是三线结构(分为左/右声道各一以及接地),作立体声信号输出。耳机插头与插孔通常也用于专业或广播器材上,此时是双线结构(分为信号和接地)用于传输单声道信号;有时也采用三线结构(分为正极、负极和屏蔽)以平衡方式传输单声道信号。而直径1/8英吋(3.5mm)的小型耳机端子在功能上是和标准耳机端子一样的,多用于便携式器材上供立体声信号传输。

  Coaxial同轴端子

详解各种音/视频接线端子



  按照SPDIF(Sony-PhilipsDigitalInterfaceFormat,索尼-飞利浦数字界面格式)的标准,外观与RCA模拟音频端子一样的线材,也可以用于传输数字音频信号。同轴端子可以用于传输立体声(CD格式)或多声道(杜比数字DTS)数字信号,插头一般用桔红色和黑色标注。尽管任何采用RCA插头的线材都可以用来传输数字音频信号,但是最好还是使用专门为数字音频设计的线材,以取得尽可能好的传输效果,也就是说,插头和插孔的阻抗都要标注为75Ω。

  Toslink(Optical)光纤端子

详解各种音/视频接线端子



  Toslink光纤端子的标准和同轴RCA端子是一样的,都是SPDIF数字音频格式,但是数据传输不是通过波动的电流,而是通过脉动的光波,采用特殊的光纤维作介质。从Toslink的输出端口,你可以看到红色的光线,这不是激光,也不会对人眼有害。污物和灰尘会阻碍光波的传输,所以使用时不要用手接触连接口,不用的时候也要把防尘帽套到端口上。另外,光纤线也不能够过分地弯折扭曲,否则会造成永久性的损伤而不能使用。

  AES-EBU(XLR)数字平衡端子

详解各种音/视频接线端子



  这种端子被“音频工程师协会”(AudioEngineeringSociety,简称AES)和“欧洲广播联盟”(EuropeanBroadcastingUnion,简称EBU)采用,基本设计与传输仿真音频信号的XLR平衡端子一模一样。这种连接方式在专业音频设备中非常普遍,不过在家用领域,仅在一些超级Hi-End的立体声和家庭影院设备中被采用。

  弹簧夹



  这种连接方式多见于平价的AV接收机、双声道放大器和入门级的音响器材上。使用起来也很简单,压住弹簧夹,把裸线线头插进线孔里去,放松弹簧夹把线头夹紧。因为弹簧夹内部的簧片安装得非常接近,所以在相对的一个小范围内会有电磁接触。不过对于最大输出功率在100W以下的音响器材连接中使用是足够的了。

  香蕉插头

详解各种音/视频接线端子



  这种插头的名字来自于它稍稍鼓起的外形。插入上面提到的多用插座正面的孔时非常方便,插入后也可以形成非常大的接触面积。这种特性使得它被优先使用在大功率输出的器材中,用以连接扬声器和接收机/放大器。有时候也可以看到被分为两组的香蕉插头,称作“双香蕉插”,不过并不是在所有器材(特别是音箱)上都能够使用。

  Composite复合视频端子

详解各种音/视频接线端子



  这种端子的外形和用于传输仿真和数字同轴信号的RCA端子一样,其名称的来源是因为复合视频端子通过单线同时传输色度(各种色彩)和亮度(黑色与白色)信号,通常外观标注为黄色。从使用上来讲,只要是RCA插头、用同轴方式传输信号的线材,都可以用来传输复合视频信号,不过特别设计的75Ω阻抗的线材能还原更优秀的图像,特别是在长距离传输时区别更明显。这是因为特别设计的线材更能够减少阻抗不匹配,和信号反射对于图像的影响,减少重影。复合视频端子最常用,但也是保真度较低的一种视频传输方式,所以在要求图像还原质量的时候,S视频端子和色差视频端子更适用。

  S视频端子

详解各种音/视频接线端子



  由于S视频端子采用分离的线路来传输彩色视频信号中的色度和亮度信号,所以和采用单线同时传输色度、亮度信号的复合视频端子相比,还原出的图像质量明显要好一些。S端子采用的是独有的四针插头(正式名称是mini-DIN连接头)。在使用时一定要搞清楚插入的方向和位置,如果使用蛮力瞎插,会弄弯针头,造成插头损坏。

  Component色差视频端子

详解各种音/视频接线端子



  色差视频端子的英文名,来源于这种端子是把视频信号分离为3个不同的基本部分(Component)来进行传输。因此色差端子采用3条分离的信号线传输信号,所还原的信号质量也要好过复合端子和S端子。从外形上讲,色差端子是与普通的RCA端子是一样的,不过是将3根线组合在一起使用,但3根线所传输的信号是完全不同的。这3组信号分别是:亮度(以Y标注),以及从三原色信号中的两种 ─蓝色和红色─ ,去掉亮度信号后的色彩差异信号(标注为Pb和Pr),在三条线的接头处分别用绿、蓝、红色进行区别。这三条线如果相互之间插错了,可能会显示不出画面,或者显示出奇怪的色彩来。有的DVD播放器会使用BNC插头插座来作色差信号传输。

  在有的器材上,还可以看得到色差视频端子被标注成“Wideband”(宽带)、“HDTV-Ready”(HDTV预备)、“HDTV-Capable”(HDTV可用)等等,这些标注意味着可以从HDTV调谐器、逐行扫描DVD播放器、倍线器或其他的一些视频处理设备中输出色差信号,并且也可以在高清晰度电视和监视器上正常显示。如果你的电视机不具备接收高清晰度信号和逐行扫描信号的功能,即使用色差端子输入这些信号,也得不到什么画质上的优势。

  D视频端子

详解各种音/视频接线端子



  这种端子由于外形接近英文字母“D”因而得名,通过数字方式传输视频信号,直接输入到具备D视频接收端子的视频显示设备,避免了通过仿真视频信号传输方式传输信号的过程中的数字-仿真转换过程,因而更能提升数字视频还原质量。D端子目前分为D1、D2、D3、D4、D5共5种,外形相同但能够传输的视频信号带宽不一样,数字越大传输带宽越高。D1只能传输480i的信号,D2对应480i和480p,D3对应480i/480p/1080i,D4对应480i/480p/1080i/720p,D5规格最高,能够传输480i/480p/1080i/720p/1080p。

  RGB+H/V视频端子

详解各种音/视频接线端子



  “RGB+H/V”代表红、绿、蓝视频信号外,加上水平、垂直视频信号。这是在专业视频显示和计算机显示屏上长期使用的一种传输方式,如今被应用到了HDTV领域,你可以在HDTV显示器和投影机(包括一些并非是高清晰度的型号)上看到这种5头的输入端口。一般来讲,RGB+H/V输出输入端子都采用如图中那样的BNC(BayonetNeill-Concelman,“尼尔-康塞曼插刀”,以这种插口发明人的名字命名)插头插孔,这种连接头采用插入并旋紧的方式,多用在专业的实验室设备上,提供极其牢靠的连接。有的时候,RCA连接头也会应用到这种连接方式上,例如:从计算机或专业视频设备中用RGB+H/V端子输出信号,信号线的另一端用VGA端子输出信号,但这种使用方法成本比较高昂。

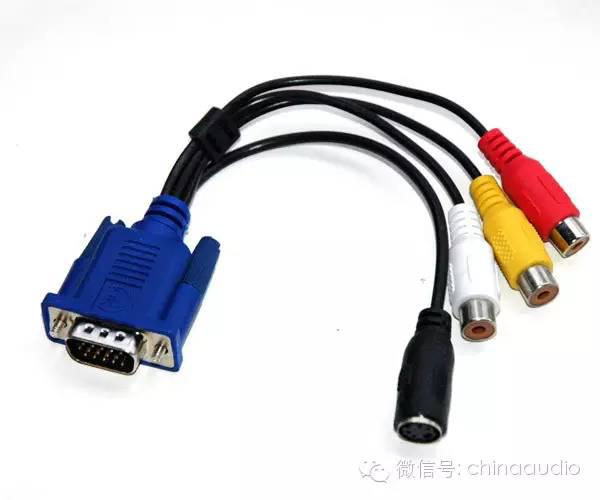

  VGA视频端子

详解各种音/视频接线端子



  对于有过把计算机显示器接到主机上的人来说,VGA这种标准的15针D型口端子应该不陌生。从信号传输的原理来讲,VGA端子和RGB+H/V端子是一样的,只不过外形有所不同。在视频器材上,VGA端子多用在HDTV调谐器上作信号输出,或是用在HDTV显示器和投影机上作信号输入。

  DVI视频端子

  DVI的全称是“Digital Visual Interface,数字视频接口”,同VGA和RGB+H/V端子一样,也是从计算机领域内移植到家用器材上。DVI采用一个近似长方形的18针连接头单向传输数字视频信号,例如:从HDTV调谐器到HDTV显示器传输视频信号。由于DVI连接方式完全避免了通过仿真视频信号传输方式(如色差端子、RGB+H/V端子、VGA端子这类宽带视频连接方式都仍然是仿真传输),传输信号的过程中的数字-仿真的转换过程,因此对于固定像素的等离子、LCD、DLP等显示方式来说,有着更大的潜力实现更优秀的数字视频显示质量。在一些最新的HDTV设备上,DVI连接方式已经得到应用,为了避免DVI数字信号被非法复制,这些机器上还同时采用了HDCP(High-band width Digital Content Protection,宽带数字内容保护)防盗拷技术。

  Fire Wire火线端子

详解各种音/视频接线端子



  这种连接方式的名称由苹果公司发明,满足IEEE1394数字界面标准,如今已经被广泛应用到计算机和音响类产品上。索尼公司将之称为“i.Link端子”,其他的一些厂家也有各式各样的叫法,比如有的叫做“DTV Link”。这种连接方式采用细小的长方形4针端子,数字符串行界面双向传输,传输速度高达每秒400M,用于内置硬盘的计算机、计算机音视频编辑系统、数字摄像机,或是HDTV调谐器。在一些计算机设备上还可以看见一种较大的6针火线端子,同时传输数据和提供电源。在HDCP防盗拷技术出现之前,火线端子在HDTV设备上被完全禁用,以免非法盗拷,不过却大量使用在数字摄像机的连接上。

  USB通用串行总线端子

详解各种音/视频接线端子



  USB全称是“Universal Serial Bus”(通用串行总线),采用长方形或类似于长方形的端子,已经在相当大的程度上取代了个人计算机中使用的老式9针串行端口,当然在家庭影院领域中,也得到了广泛的应用。长方形端子(或称A类端子)多见于计算机主机上,而类似于长方形的端子(或称B类端子)常见于计算机外设设备。对于音视频方面的使用来说,USB端子多用作计算机间、服务器之间、便携式MP3播放器和计算机音视频录音/编辑系统,作数据输入/输出传送。

  Ethernet(RJ-45)以太网端子

详解各种音/视频接线端子



  这种端子的外形像大一号的电话线插头插孔,使用起来也是一样,插进去卡紧,按下塑料簧片拔出。以太网端子从计算机领域移植过来,多使用在具有网络连接功能的家庭影院器材,如接收机、硬盘录象机和数字音乐服务器上。几乎每家计算机/电子商店里都会有这种插头和线材出售﹐而且都是已经连接好了的。

  RS-232端子

详解各种音/视频接线端子



  这种9针端子在一些A/V器材上可以看到,与DB-9插孔配合使用,多用于器材与计算机之间的连接,用作控制和数据交换,同时也用作家用自动控制系统(如触摸屏控制器)的标准界面。

  F-type(antenna)天线端子

  这种端子是同轴方式连接,多见于接收机和前级放大器/调谐器,用于连接FM天线,接收微弱的RF射频信号。这种端子有插入式和旋入式两种,后者在有线电视信号线和室内天线设备中可以见到。

  Telcom(RJ-11)电话线端子

详解各种音/视频接线端子



  在音视频器材领域,这种端子多见于卫星接收机和硬盘录象机,它们内部的调制解调器可以通过这种端子拨号上网,传输电视节目表这类数据。在使用上与普通电话机的接线完全一致。

  Mini-phone微型耳机端子

  这种端子的外形,和上面提到的用于立体声仿真信号传输的耳机端子是一样的,不过它只是双线连接,分别用来传输信号和接地,而不是像耳机端子那样用三线来传输立体声信号。这种端子多见于A/V接收机和前级放大器背板上,采用12V电压的输出/输入激发方式来控制其他外围器材的电源开或关。同时,这种端子还用于传输红外线遥控信号,所以如果你使用的各类器材是同一厂家的产品,就可以用遥控器指向其中某一台机器,而同时又控制其他一些不便直接操作的机器。

  HDMI高清晰度多媒体界面端子

详解各种音/视频接线端子



  这种端子全称是“High-Definition Multimedia Interface”(高清晰度多媒体界面)端子。对于数字视频传输来讲,它的基本原理是同DVI端子一样的都是单线传输,不过它还同时传输立体声及多声道数字音频、内部及红外线遥控信号。这种19针端子明显小于DVI端子,看上去更像是USB端子。装备HDMI端子的HDTV显示器和信号源器材(首先用于调谐器和DVD播放器中)。通过一个转接头,具备HDMI端子的设备可以向下兼容具备DVI端子的设备,当然这样的连接法就不一定像HDMI端子直接连接那样,可以完全传输数字音频信号和控制信号了。

  TRS接口

  和非平衡的接口一样,1/4 TRS平衡接口能提供平衡输入/输出。TRS的含义是Tip(signal)、Ring(signal)、Sleeve(ground)。分别代表了该接口的3个接触点(其实与6.22mm接口一样)。1/4 TRS平衡接口除了具有和6.22mm接口一样的优点——耐磨损外,还具有平衡口拥有的高信噪比,抗干扰能力强等特点。对于一个真正的1/4 TRS平衡接口来说,其成本将是非平衡的2倍多。因此采用1/4 TRS平衡接口的设备一般是高档设备,只有在2000元以上的专业卡上才可以看到。

  色差分量接口

详解各种音/视频接线端子



  色差分量接口是模拟端口,采用YPbPr和YCbCr两种标识,前者表示逐行扫描色差输出,后者表示隔行扫描色差输出,持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号,本身不传输音频信号。。一般采用3根信号线分别传送亮度信号与两路色差信号,这3组信号分别是:亮度以Y标注,以及从三原色信号中的两种——蓝色和红色(去掉亮度信号后的色彩差异信号),分别标注为Pb和Pr,或者Cb和Cr。绿色电缆对应Y,Pb/Cb对应蓝色电缆,Pr/Cr对应红色电缆。

  SCART接口

详解各种音/视频接线端子



  SCART接口也是一种专用的音视频接口,是欧洲强制要求用于卫星电视接收机、电视机、录像机及其它音视频设备上的互连互通接口。标准的SCART接口为21针连接器,外型呈直角梯形,俗称“扫把头”。

  Display Port

详解各种音/视频接线端子



  Display Port是由视频电子标准协会(VESA)发布的显示接口。作为DVI接口的继任者,Display Port将在传输视频信号的同时加入对高清音频信号传输的支持,同时支持更高的分辨率和刷新率。

  根据设计,Display Port既支持外置显示连接,也支持内置显示连接。VESA希望笔记本厂商不仅使用Display Port连接独立显示器,也能使用它来直接连接液晶显示屏和主板,方便笔记本的升级。为此,Display Port接口也设计得非常小巧,既方便笔记本的使用,也允许显卡配置多个接口。

  BNC

详解各种音/视频接线端子



  BNC(同轴电缆卡环形接口)接口主要用于连接高端家庭影院产品以及专业视频设备。BNC电缆有5个连接头,分别接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以让视频信号互相间干扰减少,可达到最佳信号响应效果。此外,由于BNC接口的特殊设计,连接非常紧,不必担心接口松动而产生接触不良。

  写在最后:

  本次我们为大家介绍了一些比较常见的音视频接口类型,实际上随着科技的不断进步,不断有新的音频标准和协议制定出来,比如I2S、CobraNet、EtherSound、Dante、AVB等等,但这些很多都是厂家的协议标准,在物理接口的实现方面也五花八门不能统一,有用HDMI接口的,有用同轴接口的,有用RJ45接口的等等。篇幅所限,就不对它们作进一步介绍了。
