详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式

时间:2017-11-17  作者:  来源:艾维音响网

  神州音响网讯:JBL VRX932LA-1是一款重量轻、紧凑型的线阵列扬声器,配置1个12"JBL 2262H双音圈差分驱动,钕磁钢低音单元和3个1.5"JBL 2408J高音压缩驱动器,完美适用各类中小型厅堂的扩声应用。



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  4 x VRX932LA-1 + 2 x VRX918S

  系统声压级:111~117dB,最远达20米

  适用于300人左右,400m2的小型多功能厅、报告厅、私人会所等场合。

  系统说明:

  ? 每边 2只 VRX932LA-1

  ? 每个系统覆盖范围:100°x30°(水平x垂直)

  ? 声压级:138dB(1瓦/1米)

  ? 应用高度:2.4米通过连接杆安装在超低音扬声器上

  ? 每边用CROWN XTi6002A功放来驱动

  ? 顶部扬声器的ACS开关设在+3dB位置,下方的扬声器设在-3dB位置



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  4 x VRX932LA-1 + 2 x VRX918S系统平面布置图



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  400m2会议室俯视图(两个2 x VRX932LA-1系统)



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  侧视图(2 x VRX932LA-1 + 1 x VRX918S系统)

  6 x VRX932LA-1 + 2 x VRX918S 系统

  声压级:104~112dB,最远达24米

  适用于700人左右,600m2的多功能厅、报告厅、宴会厅等场合。

  系统说明:

  ? 每边 3只 VRX932LA-1

  ? 每个系统覆盖范围:100°x45°(水平x垂直)

  ? 声压级:139dB(1瓦/1米)

  ? 悬挂高度:5.5米

  ? 每边用CROWN XTi6002A功放来驱动

  ? 三个扬声器并联连接,顶部扬声器的ACS开关设在+3dB位置,中间的设在0dB,下方的扬声器设在-3dB位置。



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  6 x VRX932LA-1 + 2 x VRX918S系统平面布置图



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  600m2宴会厅俯视图(两个3 x VRX932LA-1系统)



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  侧视图(3 x VRX932LA-1 + 1 x VRX918S系统)

  8 x VRX932LA-1 + 2 x VRX918S 系统

  声压级:110~116dB,最远达30米

  适用于1000人左右,800m2的多功能厅、报告厅、宴会厅等场合。

  系统说明:

  ? 每边 4只 VRX932LA-1

  ? 每个系统覆盖范围:100°x60°(水平x垂直)

  ? 声压级:141dB(1瓦/1米)

  ? 悬挂高度:7.6米

  ? 每边用CROWN XTi6002A功放来驱动

  注:为了达到一个平坦的覆盖范围,采用+3dB,0dB,-3dB,顶部到底部差-6dB的连续的阵列补偿较为恰当。这种连续的补偿能通过使用功放一个通道驱动顶部两个扬声器,另一个通道驱动底部两个扬声器,并且对底部那对扬声器做6dB的衰减,同时底部扬声器的ACS开关设在+3dB和0dB上的方法来实现。

  对于需要更多低频和户外应用,为每个系统增加2-4个VRX918S超低音以提供足够的低频覆盖,使用两个串联的VRX918S性价比最佳!



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  8 x VRX932LA-1 + 4 x VRX918S系统平面布置图



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  800m2宴会厅俯视图(两个4 x VRX932LA-1系统)



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  侧视图(4 x VRX932LA-1 + 1 x VRX918S系统)

  另外,VRX900家族还有2位成员 - VRX932LAP有源扬声器和VRX918SP有源超低音扬声器,它们更适合各种流动演出等场合。系统的连接非常快捷容易。用电源和音箱电缆线各一根从一个音箱环接到另一个音箱,简单连接最多可把3个扬声器连接在一起。在超低音/卫星扬声器组合中,电源用于环接一个VRX918SP和2个VRX932LAP扬声器,快捷的进行电源和音频信号分配。



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  VRX900有源系列采用DBT(Dual Bridged Technology)双桥接技术的数字功放电路集成到VRX900线阵列箱体的后方。创新设计无缝连接的扬声器系统,为用户提供无与伦比的高可靠性、高效率及易用性。

  4 x VRX932LAP +2 x VRX918SP / 4 x VRX918SP 系统

  声压级:110-116dB,最远达20米

  适用于400m2左右的剧场、户外广场等。



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  侧视图(2 x VRX932LAP + 1 x VRX918SP)



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式

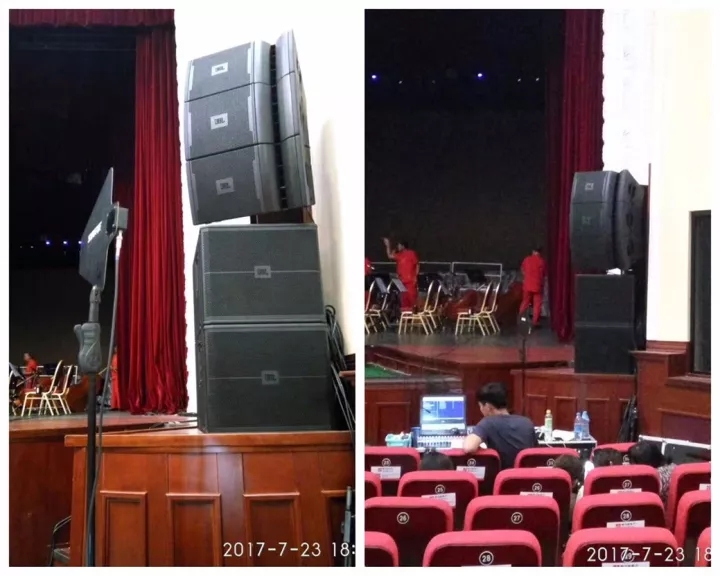

  现场应用实图

  6 x VRX932LAP + 4 x VRX918SP 系统

  声压级:106-114dB,最远达24米

  适用于600m2的剧场、宴会厅、户外广场等。



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  侧视图(3 x VRX932LAP + 1 x VRX918SP)



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  现场应用实图

  8 x VRX932LAP + 4 x VRX918SP 系统

  声压级:105-113dB,最远达30米

  适用于800m2的剧场、宴会厅、户外广场等。



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  侧视图(4 x VRX932LAP + 1 x VRX918SP)



详解JBL VRX932LA-1线阵列扬声器几种常见的组合方式



  现场应用实图

  以上是VRX932比较常用的几种系统组合方式,灵活的安装组合方式,丰富的配件选择,以及高便携性使得VRX900系列完美适用各类中小型的场合,无论是会议室,报告厅,还是KTV,私人会所,亦或是宴会厅,甚至是体育场馆,VRX900系列都能够得心应手,为我们用户提供了前所未有的高质量音质盛宴。
