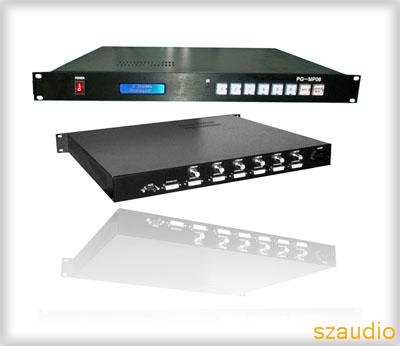

高清多窗口图形处理器是专业化的图形处理与控制设备，它能够在高分辨率的VGA/DVI，HDMI\SDI显示设备上以全屏或多窗口模式显示四路图像或六路图像（信息。
高清多窗口图形处理器采用嵌入式结构设计，内嵌专用操作系统，整个系统封闭式运行，稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式的传统控制器。
高清多窗口图形处理器器可接受VGA/DVI，HDMI\SD和CVBS 等格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA或DVI信号。
高清多窗口图形处理器可通过RS232或红外的方式进行远程和近程控制。
图1 在一个单显示器上同时显示四个输入信号
2 输入与输出
高清多窗口图形处理器的每个通道都能够接受四种输入数据：NTSC或PAL制式的CVBS，VGA，DVI（可选）。任何一个通道都有三种输入接口（VGA和DVI共用一个DVI－I接口），但任一时刻只能有一种参与显示。
输入的CVBS信号可以来自电视摄像机、录相机、DVD机或者电视电话会议系统。 输入的模拟VGA和DVI信号通常由计算机提供，最高可支持分辨率1920x1080、场频60Hz的VGA视频。
输入的视频信号都被调整成一定分辨率和刷新频率的VGA/DVI信号，然后再输出。支持的最高分辨率为1920X1080，此分辨率下的最高刷新频率为60Hz。
输出端连接具有DVI或VGA接口的显示设备。
3 操作
l 高清多窗口图形处理器RS-232接口，能够连接到计算机通过软件控制。
l 前面板操作：
数字键１，２，３，４，5，6切换单画面显示，＂MODE＂切换画面显示模式，在单画面显示状态下，“SOURCE/MENU＂键切换输入的信号源，在CVBS，VGA，DVI三者之间选择。
长按“SOURCE/MENU”进入系统菜单设置（按“1”或“2”选择菜单项目，按“3”或“4”确认菜单项选择。再短按“SOURCE/MENU”返回）：
1 Res Sellect
2 Output Select
3 Restore Factory
1、Res Sellect:输出分辨率选择，按“3”或“4”选择1024x768,1280x1024,1600x12001920x1080 四种分辨率中的一种。
2、Output Select: 输出模式选择，
