如何计算放大拼接输入参数

　　神州音响网报道

　　一.引言

　　对于超大分辨率的LED显示屏，我们常常采用视频处理器(如唯奥视讯LVP605)或专业的拼接器(如唯奥视讯LVP40X,LVP8601)进行放大拼接。本文旨在帮助用户了解拼接的原理及如何计算拼接输入参数。

　　二.拼接原理

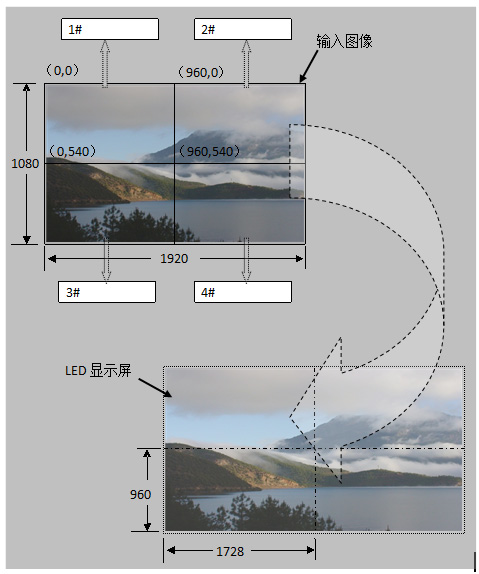

　　视频处理器的作用是接入各种视频信号，根据需要将选择的输入信号缩放到对应LED显示屏的分辨率。同样，放大拼接也是将输入信号放大到对应LED显示屏的分辨率，只是说，由于整块屏超出了单个DVI输出分辨率的极限，需要用多个DVI输出来完成。在拼接方案中，每个DVI输出的作用是截取输入图像的对应部分放大到对应的LED显示屏上。要保证拼接的完美，前提是每个DVI输出都是按照相同的比例进行截取放大，即采用相同的放大倍数。这正是我们计算拼接输入参数的原则。

　　三. 拼接参数设置方法

　　拼接参数包括：

　　其中前四项为输出参数，每个DVI输出的输出宽度和高度要对应该口所驱动的LED显示屏实际点数，输出水平起始和垂直起始一般默认设置为0。而后四项为我们需要计算的输入图像参数。

　　我们接下来以实际案例对如何计算拼接参数进行说明。

　　1. 相同点间距的LED显示屏拼接

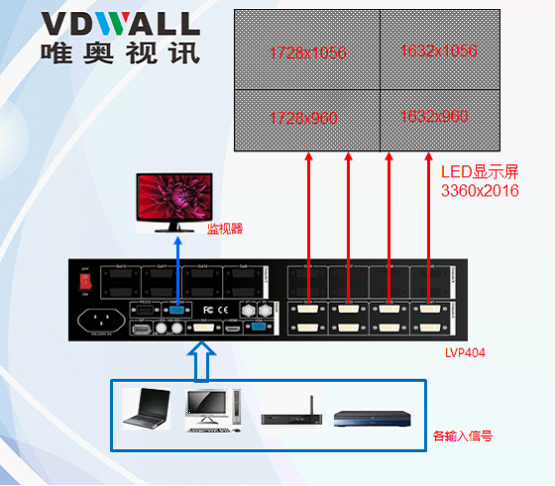

　　如上图使用LVP404拼接分辨率为3360*2016的P5LED显示屏，我们可以将LVP404的输出分辨率设为1920*1080，将LED显示屏分成4块显示屏。

　　LVP404分为输入板和输出板，输入板的作用是对输入信号进行切换并缩放到所设置的输出分辨率，输出板在截取输入图像进行放大的时候都是在输出分辨率基础上。因此，我们计算放大倍数的时候，不是以单个输入信号的分辨率(如DVI输入为1600x1200)，而是以LVP404的输出分辨率来算。

　　水平方向放大倍数=总输出宽度/总输入宽度=单屏输出宽度/单屏输入宽度

　　垂直方向放大倍数=总输出高度/总输入高度=单屏输出高度/单屏输入高度

　　即：

　　水平方向放大倍数=3360/1920=1728/OUT1输入宽度=1632/OUT2输入宽度

　　这样就计算出了：OUT1输入宽度=1728x1920/3360=987，OUT2输入宽度=1632x1920/3360=933.

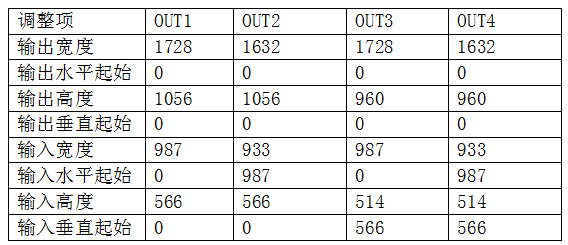

　　同样的方式可以计算出输入高度、输入水平起始和输入垂直起始，如下表所示：

　　2. 不同点间距的LED显示屏进行拼接

　　即便进行拼接的显示屏点间距不同，我们计算的方式仍然是通过水平和垂直方向的放大倍数，只是参与计算的不再是具体点数，而是具体的长度。

　　即：

　　总屏宽度(单位MM)/总输入宽度像素点=单屏宽度(单位MM)/单屏输入宽度像素点

　　总屏高度(单位MM)/总输入高度像素点=单屏高度(单位MM)/单屏输入高度像素点

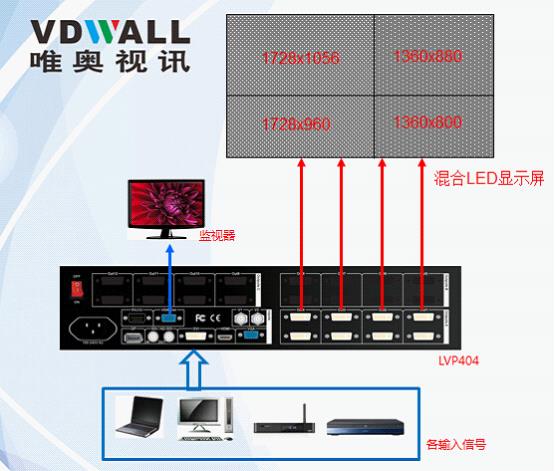

　　如上述3360*2016的P5显示屏，右侧1632x2016的部分变更为同样面积的P6显示屏，那么经计算这部分P6显示屏的分辨率为1360x1680

　　那么我们计算的方法为：

　　(1728x5+1360x6)/1920=(1728x5)/OUT1输入宽度=(1360x6)/OUT2输入宽度

　　这样就计算出了：OUT1输入宽度=(1728x 5)x 1920/(1728x 5+1360x 6)=987，OUT2输入宽度=1360x 6x 1920/(1728x 5+1360x 6)=933.

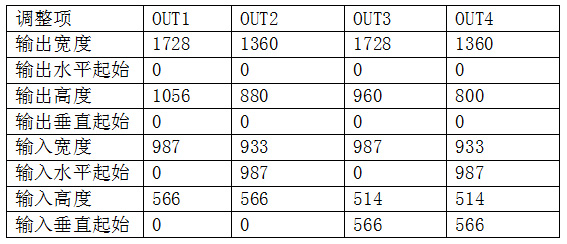

　　同样的方式可以计算出输入高度、输入水平起始和输入垂直起始如下表所:

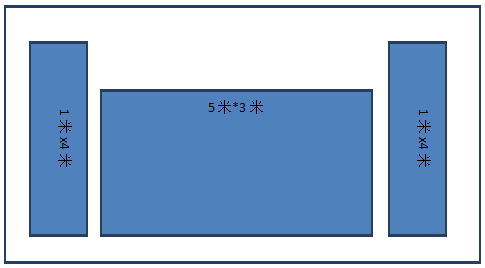

　　实际舞台应用等场合，有时对应的LED显示屏可能是不规则的，我们进行计算的时候要对应空的位置算进去。如下图所示：

　　中间主屏为5米宽3米高，两侧屏为1米宽4米高，那我们计算时，要将总的LED显示屏设定为7米宽4米高，中间一块显示屏的垂直起始为1米，这样计算出来的数据才能保证几块屏拼接为一个完整的画面。
