家庭影院布线全攻略 学会这些技巧你也是大师

时间:2018-03-12  作者:  来源:慧聪音响灯光网

  神州音响网讯:随着经济水平的提高,人们对品质生活的需求不断提高,而科技的快速迭代,致使高清大屏液晶电视、投影机价格越来越便宜,4K等概念逐步普及,不少热爱影音的朋友都开始计划在家里组建私人家庭影院甚至独立的私人影音室。然而很多人对这块并不太了解,往往在装修后才发现没有预留走线的位置,导致后期房间走线混乱,严重影响美观。

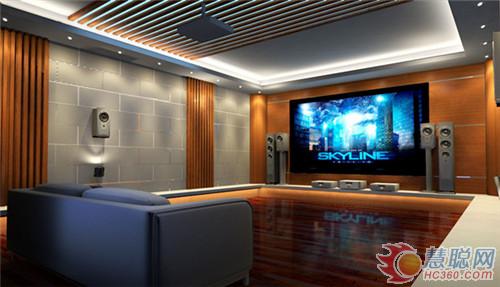

家庭影院布线全攻略



  家庭影院布线全攻略

  所以新房装修时大家应该考虑家庭影院音响投影等器材布线的问题,即使暂时不上高清,也应该提前布好相关的线路(布线最好用塑料套管或镀锌管将线套上,不要直接用水泥封固,埋管、穿线,不然线出问题了后期维护会非常麻烦。)。如图所示:

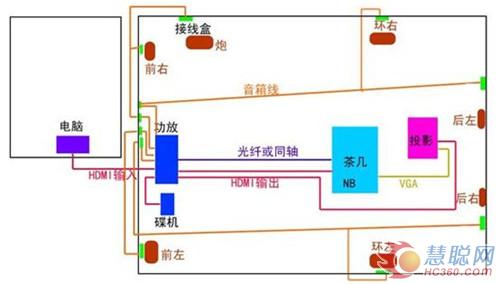

家庭影院布局图



  家庭影院布局图

  一、音频线

  音频线是传输声音信号的,还需要电路放大才可以出声音。家庭布线中,主要考虑的是低音炮的音频输入,如果低音炮是独立功放的话,就需要从5声道功放里输出一路低音的音频信号到低音炮里;大多数低音炮都是摆放在电视柜左边或者右边靠墙的位置,因此从电视柜位置预埋一条音频线(同轴线)到左边或者是右边,两端用RCA端子的插座固定在墙上,使用时可随意拔插。其他音频视频线或通过PVC管接到了电视机,或者直接连接功放及播放设备等,由于线材很短,就不用布线了。如下图所示:

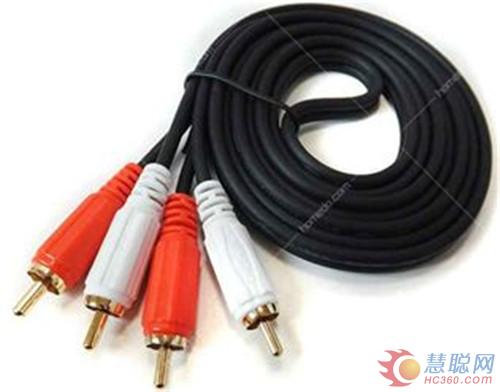

音频线



  音频线

  二、音箱线

  家庭影院一般是分为7.1声道和5.1声道,一般客厅和观看距离小于10平米的独立影音厅,建议用5.1即可,7.1摆位不合理的话声音会更乱,声画会出现脱节,看电影的感受反而会差。5.1或7.1中的.1指的就是低音炮,前面已经说明了布线方法,因此就只需要布7条或5条音箱线就可以了。前面是前置左右音箱,左右距离在2-3.5米之间,如果是和搭配大屏幕投影,左右距离也可加长至屏幕两侧,同样用连接插座安装在墙上,中间穿管;中置音箱可不用布线,直接连接到功放上即可。环绕音箱在沙发后墙上方1.5米左右,至于高度和摆放在侧墙和后墙的问题,可根据实际情况进行摆放,但一定要在耳朵的后面上方的位置。如下图所示:

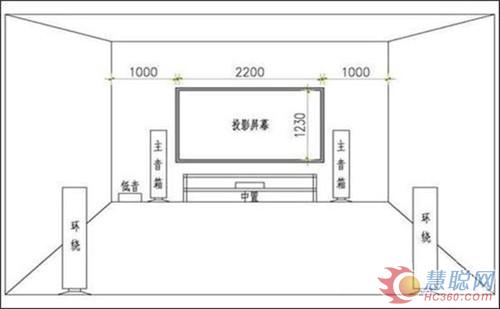

音箱线



  音箱线

  三、电源线

  影音室器材柜使用的电源是从总电箱拉过的独路电源,最好是用四平方的软芯电源线,这可以保证电流的稳定。尽可能不要跟其它用电交错在一起,不可与空调、电冰箱等用电量大的用电器联在一起。如下图所示:

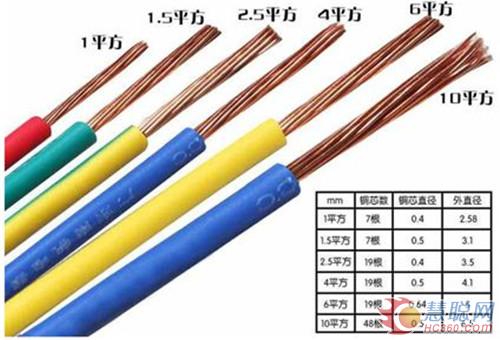

电源线



  电源线

  四、HDMI线(即为高清线)

  提前布好投影机的线路是有必要的,超大屏幕高清家庭影院是趋势。因为高清线比较粗硬所以必须用加粗的PVC管穿线 ,连接投影机的线材最好布上两条以上(HDMI)高清线,,因为高清线的插头可能会因为多次反复拔插而损坏,到时再砸墙就得不偿失了;也可同时布上一条色差线和VGA线备用,因为设备会不断的增加与更新做到有备无患最好。随着HDMI无线传输技术已经成熟,这肯定是一个非常好的选择!即省略了布线穿管的繁琐,也大大的增加了影院布置的灵活性,带给你一个更加干净整洁的家庭影院!

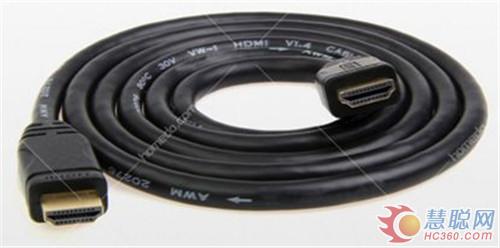

HDMI线



  HDMI线

  五、适当预留布线长度

  如果你的音响是壁挂或是吸顶的,线留长度30-50CM就可以了。如果你用的箱式音响或是用在架子上的书架箱,那个线长最好也留1.5米-2米,音响可能会因为音质,或是客厅的布局,是要移动位置的。如图所示:



家庭影院布线图



  家庭影院布线图

  六、管线选择

  设备柜到投影的管子要用40-50CM的,HDMI线的头一般是扁的,并且有3CM,高有1.5CM,管子放的大一点,安全一些。电视一般采用壁挂安装,确定好电视的尺寸与位置,预埋一根50CM管子,这是走电源线与HDMI线以及后面加装其他设备信号线。关于管子的材质是PVC、PVR还是镀锌管,只要不与电源并排放,并且保持30CM以上就可以了。如下图所示:

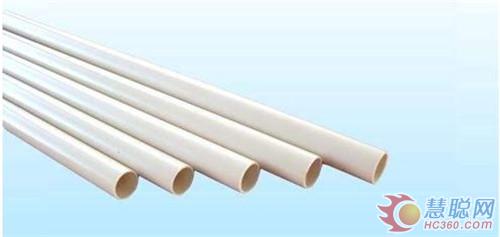

管线



  管线
