当EAW撞上啤酒,青岛“凤凰之舟”打造醉美西海岸

时间:2018-11-15  作者:  来源:慧聪

   神州音响网讯:2018青岛国际啤酒节的主办场地,青岛凤凰之舟演艺中心是青岛西海岸新区的新地标。外部造型美观,欣赏度高,曲线线条复杂,似降落在金沙滩上的一只凤凰,故又称之为“凤凰之舟”。

  “凤凰”的头颈部汇集餐饮服务;背部为可供游客游览的综合广场;腹部为开放综合餐饮和娱乐大厅,易科国际配合深圳中孚泰文化建筑建设股份有限公司承担其扩声系统部分。

  演艺大厅内部空间较大,长度约64米,宽约80米,观众区为2层顶高约20米。该场地存在2种扩声模式:侧边舞台以演艺为主,中间圆心舞台以会展为主。

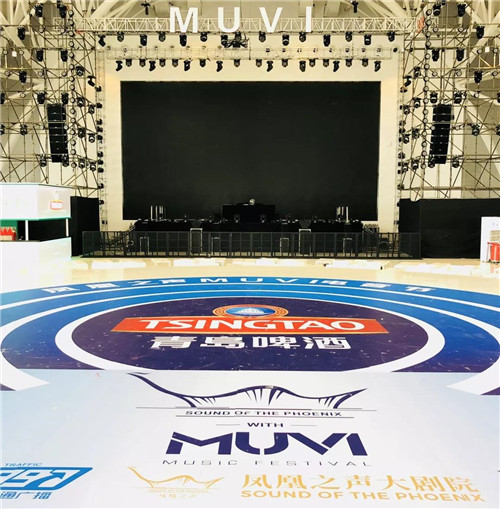

  1、侧边舞台扬声器分布



1



  侧边舞台的主扩扬声器选用多只EAW KF730线阵列扬声器于舞台两侧吊挂安装,左右侧补声扬声器各采用多只EAW QX564i组合吊装安装。为了保证满足电子音乐节对超低频的苛刻需求,增强表演节目的震撼感,采用多只超低频扬声器EAW SB528zP,左右落地堆叠摆放。

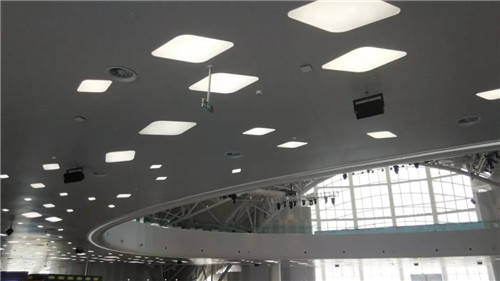

  由于观众区面积较大,同时观众厅一层因挑台对主扩声扬声器直达声的遮挡较为突出,为消除一层观众厅直达声盲区,确保整个听音区的声压级和声场均匀度,一层补声采用多只点声源扬声器EAW MK8196i于挑台下方吊挂安装;

  二楼左右补声各采用EAW MK2396i于侧墙壁挂安装;后场补声采用多只EAW QX366,吊挂安装高度约12米。台口补声扬声器采用多只EAW MK2396i,台口流动落地安装。

  舞台固定返听扬声器设计采用全频扬声器EAW MK2396i,流动返听采用EAW VFM109i和EAW VFM159i扬声器。



1

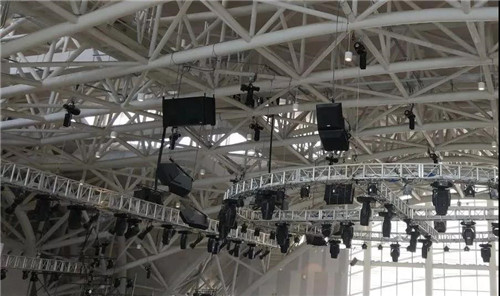

  2、中心圆形舞台扬声器分布



1

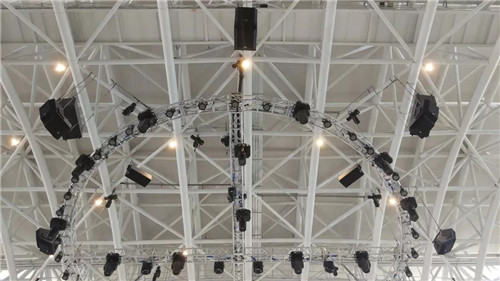

  中间圆形舞台的主扩声扬声器由EAW QX364和QX366组成,共分成8组。QX364角度60°H×45°V覆盖二层观众区,QX366角度60°H×60°V覆盖一层观众区。8组扬声器组围绕中心舞台均匀吊挂安装,吊挂高度约13米。

  为了拓展低频下限,共采用多只超低频扬声器EAW SB528zP,沿着圆心舞台吊挂安装。



1

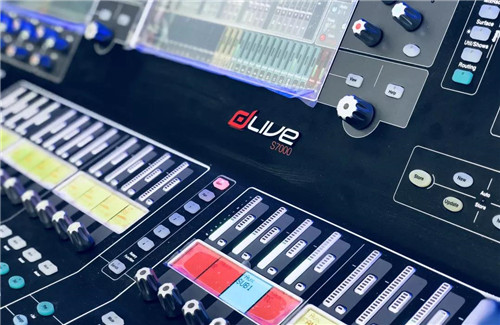

  在系统设计方面为使2种扩声模式间具有兼容性,体现出系统的高性价比。2种扩声模式共用一台控制调音台Allen&Heath dLive S7000,通过混音机架和跳线盘来分配信号。



1

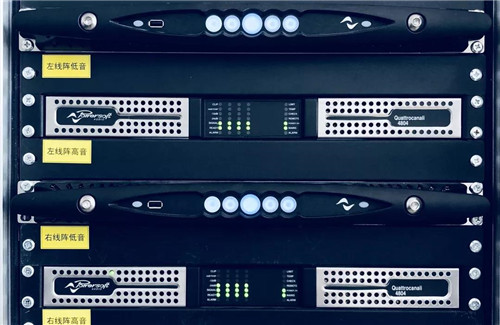

  同时对于一层补声的音箱,在设计中通过选择合适的吊挂位置和倾斜角度,使得他们能在两种模式下共用一组补声音箱,且声像都与主扩一致。为了进一步提高整套系统的经济使用性,侧边舞台的线阵列主扩音箱采用流动安装,配合我们Powersoft功放体积小、运输方便的功能,在演艺大厅不使用的时候满足甲方租赁或流动使用的需求。



当EAW撞上啤酒,青岛“凤凰之舟”打造醉美西海岸



  现“凤凰之舟”已起航,你准备好了吗?
