占空比是通电时间和通电周期的比值，常用于调整较为精细的参数。比较典型的应用就是对LED照明设备亮度的调节。本篇文章就将为大家介绍如何通过调节PWM的占空比，来确保LED的亮度是线性变化的。
首先需要明确的是，LED驱动是恒流的，而PWM所作的仅仅是修改恒流电流与断流的时间比，所以占空比与光通量的输出是线性关系。作为一个灯具,其输出光通量随时间线性变化，但是人眼感受的却不是线性的，表现有，在灯光微亮区，很小的光通量改变也让人眼感到光通量变化很大，而在光通量比较大的区域，很大的光通量跳跃，人眼感觉到的光通量变化不大。

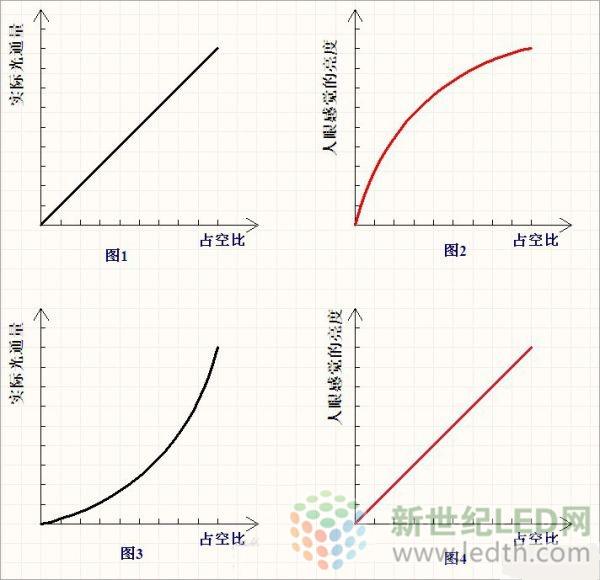

在这一套组图中，所有的刻度都是均匀分布的。图1是实际的占空比与光通量的关系，为线性;它对应的人眼的感受如图2所示，反过来图3与图4的关系也是如此。
要想得到图4的效果，那么PWM的占空比调节方式就当如同图3，这在单片机的软件处理就麻烦了，在软件处理中得有一个数学公式来描述这个曲线，这可能造成为了计算某一刻的占空比，占用大量的CPU资源来计算;当然也有别的办法，比如用一个大表格把曲线存在表格里，需要百分之多少的亮度就到表格去查对应的占空值就可以了。
这里需要注意的是，像图4这种人眼的感受是无法通过仪器来进行测量。所以文中给出的图形只是大概的参考，然后根据实际感受再多次调整，直到按下控制器上的亮度加和亮度减，从最亮到最暗，人眼感觉是无级均匀变化就行了。
本篇文章从软件的角度给出了调节PWM占空比，来确保亮度是线性变化的方法。是比较偏向基础类的文章，希望大家在阅读过本篇文章之后能够有所收获。
