故障保护是所有电源控制器都有的一个重要功能。几乎所有应用都要求使用过载保护。对于峰值电流模式控制器而言，可以通过限制最大峰值电流来轻松实现这个功能。在非连续反向结构中，为峰值电流设置限制可最终限制电源从输入源获得的功率。但是，限制输入功率不会限制电源的输出电流。如果出现过载故障时输入功率保持不变，则随着输出电压下降，输出电流增加(P=V*I)。发生短路故障时，这会让输出整流器或者系统配电出现难以接受的高损耗。本文利用一些小小的创新和数个额外组件，为您介绍如何对一个简单的峰值电流限制进行改进，将电源变为一个恒定电流源，而非一个恒定功率源。

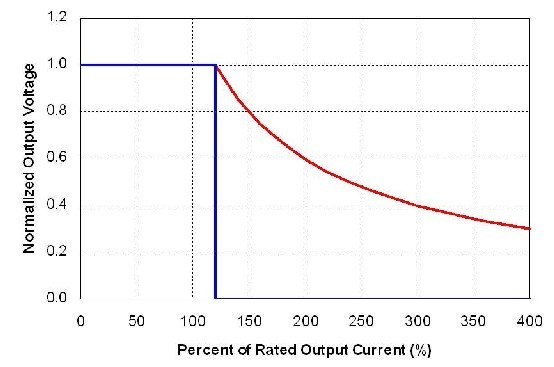

图1对比了理想输出电压与恒定功率和恒定电流限制的电流。这两种情况下，过载故障保护都在120%最大额定负载时起作用。在一个使用功率限制的系统中，输出电流随负载增加电压反向而增加。在现实系统中，有功率限制的反向控制器会在某个点关闭，原因是控制器的偏压损耗。相比之下，一旦超出过载阈值，有电流限制的系统便会立刻关闭。可以通过直接检测隔离边界二次侧的负载电流，实现电流限制。但是，这样做需要使用更多的电路，效率降低，而且成本一般会高得离谱。
图1 理想功率限制产生强电流，触发故障保护

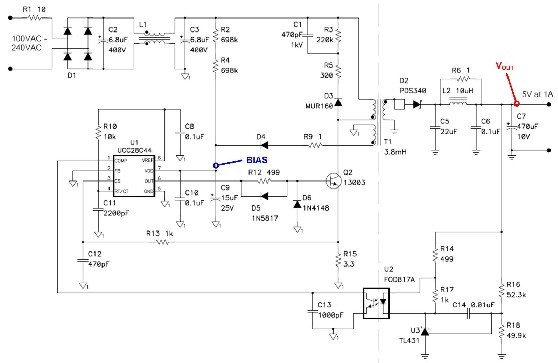

图2显示了移动设备充电器所使用的一个5V/5W非连续反向电源的原理图。在范例中，我们使用了UCC28C44控制器，它是大多数经济型峰值电流模式控制器的代表，拥有功率限制功能。在非连续反向结构中，如果忽略效率影响，可使用式(1)计算负载功率(P)的大小。
(1)
由于变压器电感(L)和开关频率(f)均固定不变，因此可以通过控制峰值一次电流(IPK)对输出电压(VOUT)进行调节。随着输出电流(IOUT)增加，电压开始下降，但是反馈环路要求更高的峰值电流来维持电压调节。
图2 这种5V/5W反向通过限制峰值变压器电流实现功率限制
