揭秘世博会开幕式室外表演顶级音响系统

    1．音响系统总体布局

    此次晚会是以黄浦江为背景，覆盖面广，区域划分较多，设计师经过实地考察测量后，依据各个地区的不同条件及要求分别设计如下。（如图-2）

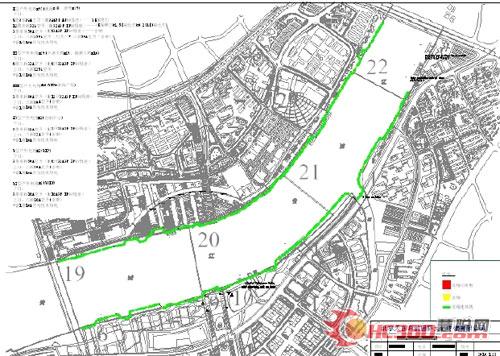

图-2（总平面图）

    1.1浦东，浦西黄浦江沿岸

    江边沿岸地区空旷，预计将容纳大量观众，为了满足所有观众的听音需求，决定将音箱固定在沿岸的灯架上（如图-3），灯架高度平均为5.5m，灯架间距平均为12.5m。我们选用JBL control29av音箱，它具有防潮湿，防盐雾等气候特性，单只阻抗为8欧，最大声压SPL可达到短期120dB/m3,长期114dB/m3，覆盖角度为110°×85°并且可旋转。与其配套的功放是Crown的XTi2000，匹配的阻抗和功率输出，使两者在一起相得益彰。

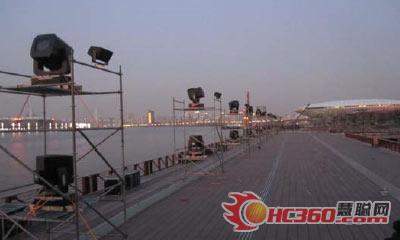

图-3

    1.26.5平米观景平台

    6.5平米观景平台地处演艺中心的二层平台，是专门为各国首要准备的观礼平台，此处声场环境相当复杂，地面为木地板上铺地毯，前区设有防风透明玻璃，上方为演艺中心穹顶，为了构造一个理想的声场，而又要兼顾到不能影响视线，设计师采用了以下方案：平台两侧分别安装两只JBL 932与两只JBL 918SUB搭配构成左右立体声（如图-4），平台前区江边灯架上安装6只JBL 932指向演艺中心穹顶，而在一侧VIP区的音箱架上吊装4只JBL VT4889指向VVIP区，将VVIP区的音箱延时到VT4889后，借由VT4889和前区的6只JBL 932在VVIP区形成的反射等成功的构造了一个空间感理想的立体声声场。另外在此处选用了SoundCraft的Si3及GB4两个调音台做为主备控台，使用在北京奥运会上曾应用过的A/B切换器作为主备控台之间的切换。在音响师精细、耐心的调试下，本区域内声场均匀，声压级适中，立体声空间感强，频率响应良好，不仅克服了此区域的不良建声条件，还有效的利用了这里的建筑，成功的打造了一个理想的听音环境。（如图-5马昕老师调试VVIP区音箱）

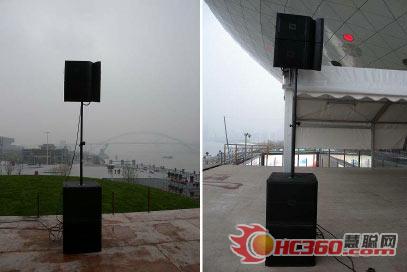

图-4

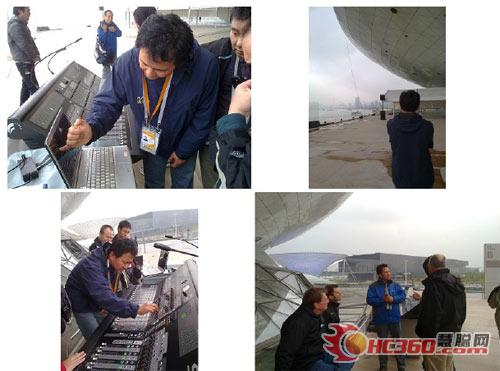

图-5

    1.3庆典广场

    此处安装了20只JBL VT4889高效阵列音箱及8只VT4880大功率超低音音箱，功放全部使用配套的Crown IT HD系列，其声音足以覆盖庆典广场。只是由于要照顾浦西大屏幕画面的观看，音响吊挂位置偏在一边，声像不甚理想（如图-6）。
