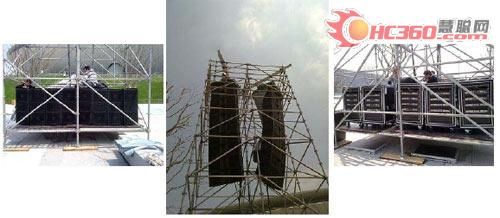

图-6
1.5 6/F INDOOR
6/F INDOOR位于演艺中心六楼，为DAE公司内通监控机房，此处无特别要求，只需将信号送到做监听使用。
1.6 6/F OUTDOOR
6/F OUTDOOR位于演艺中心六楼室外，为导演、灯光及各协调部门的控制室，均选用JBL Control-2P音箱桌面放置，除此之外，我们还要为灯光、激光、烟火分别传送Timecode。
经过以上的介绍，相信各位已经对各个区域有所了解。那么，在如此大范围长距离的条件下，我们该如何保障音频信号的传输和控制呢？下面我们就进入本文的重点。
2．数字音频光纤网络信号传输与控制的设计思路
2.1音频信号传输中的技术难题
面对如此庞大的工程，音频信号的传输定是一个关键问题，我们要保证有效的使信号在长距离的情况下无干扰、无中断安全的传输至音响系统的末级，传统的信号线传输已经无法满足我们的需要，网线传输虽无干扰问题却受距离制约——超过100米即开始衰减，而光纤传输亦没有如此大规模应用的先例。但我们的设计团队曾在2008年北京奥运会开闭幕式及中国60周年国庆阅兵式上应用过小型光纤信号传输网络系统，虽然规模不比这次，但我们的设计师已经掌握了光纤网络信号传输的应用要点，于是开始大胆的设计了一个数字音频光纤信号传输控制网络。
2.2开幕式音响系统设计
本次世博会室外烟火表演音响系统主要以STUDER ROUTE6000系统做信号路由，由BSS公司自主研发的BLULINK网络传输系统以手拉手的形式做环形连接。
设备选用BSS公司的BSS BLU-160处理器和与其配套的Soundweb LondonMC-1光电转换器，两者以超五类网线连接经MC-1转换为光纤信号进行传输。（如图-7）

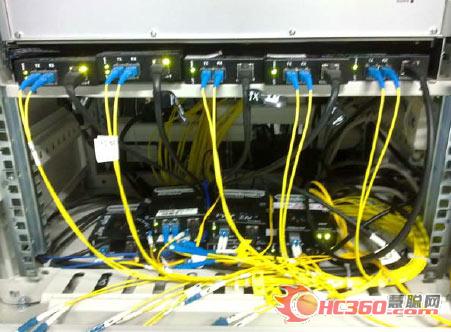

图-7（MC-1光电转换器）
以浦东沿岸为例，STUDER ROUTE 6000系统将在浦东沿岸分设6个STUD ERD21M基站，每个基站都通过MADI接收来自ROUTE 6000的相同数字信号，D21M再将数字信号传输给BSSBLU-160，由它将信号通过BLULINK传输至各个功放点的BSS BLU-160转换为模拟信号输出至功放，浦东沿岸所有的BSS BLU-160均通过BLULINK连接手拉手形成一个大环。（如图-8，图-9）
图-8（ROUTE 6000MADI输出至D21M基站）

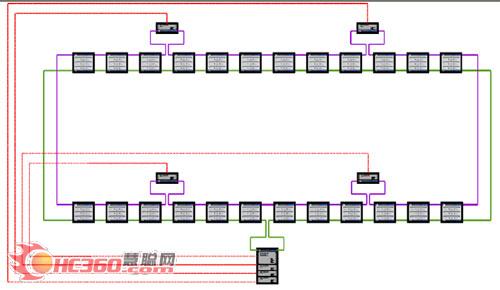

图-9（环形网络示意图）
这套系统中主心脏部分就是控制室中STUDER ROUTE6000，如果这台主机死机那么整个系统将瘫痪。如果每个功放点的BSS160死机或出现意外情况，那么这组功放也将失去信号。由此看出，这套系统中的薄弱部分，为了弥补薄弱，设计中又增加了一组独立的BSS BLULINK网络信号系统备份（以下简称BSS系统）。
BSS独立系统和STUDER系统一样为独立的环形连接系统。每个环形系统中有一台主机MAIN作为信号源。由控制室中BSS160 MAIN发出信号通过BLULINK传输到环形系统中每个功放点。由于此系统每组环中只有一个信号源，而STUDER系统每组环中有多个信号源可供切换故把STUDER系统做为主系统，把BSS系统做为备份系统。（在实际安装过程中，距离在100米以内的BLULINK信号传输均采用超五类网线传输。）
