2.2主备系统的监控
在主备系统中都采用了较多BSS160处理器和STUDER设备且较分散的摆放，其各机器的状态掌控也成为关键。故在系统中增加很重要的一部分——网络监控。此次系统将STUDER和BSS160处理器分别用两台电脑进行监控，其中一台和STUDERROUTE6000直接连接，可以看到STUDER所有设备的状况。由于BSS160处理器的监控都是通过每台的以太网口与电脑连接，所以必须采用交换机来将多台BSS160连接。BSS160机器比较分散所以采用多台交换机连接，由于在整个系统中主备BSS160的切换条件的触发和联系都要通过交换机的连接传输，这样就大大的增加了交换机的数据量和负担，交换机之间的连接也同样存在网线100米距离的限制。由于这些原因，在交换机的选用上增加了很高要求性，首先要求其稳定性，在者传输数据量，还有就是要考虑到网络和光电信号的转换。经过调研最后选用了HP工业用千兆网口传输交换机。（如图-10）

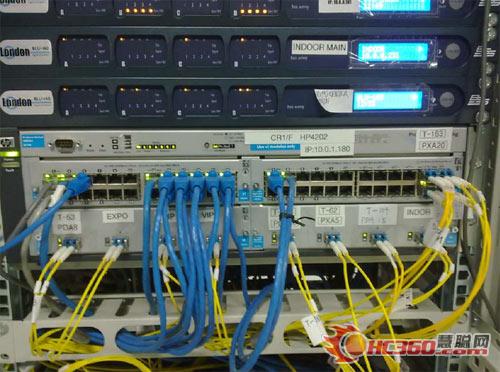

图-10（HP工业千兆网口交换机）
STUDER监控在其软件上完成，BSS160的监控是通过BSS160处理器的软件中LOGIC各种模块的组合自由搭配完成。（如图-11，图-12）

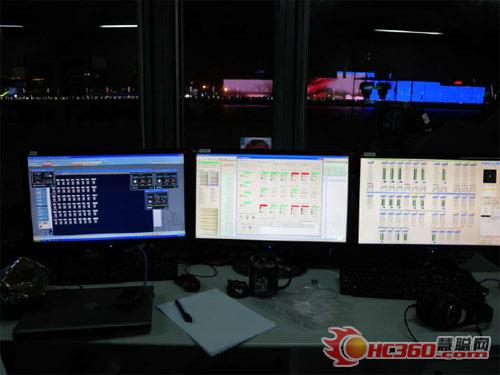

图-11（STUDER与BSS系统的监控）

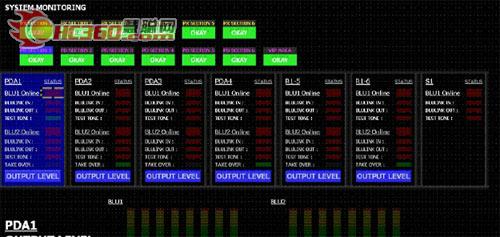

图-12（BSS系统监控界面）
2.3主备系统切换原理
这里以浦东区域为例，由于在浦东沿岸共设6个拥有同一信号的D21M基站，因此我们在浦东环形主系统BLULINK网络信号中就有6组相同的信号源，也就是说每个功放点中BSS160都会同时存在6组相同的信号，默认情况下BSS160会选择自己最近的那台D21M发出的信号。STUDER ROUTE6000发送6个不间断的TONE信号分别给6个D21M基站，D21M把这个信号通过BSS160处理器（每台D21M都会配一台BSS160处理器做信号的转换，我们定这台BSS160编号为S1，S代表STUDER系统，数字代表在系统中的第几个D21M的点）转换为BLULINK信号存在于整个环形系统中。通过BSS160软件中LOGIC的编辑，当S1的TONG信号消失（视其D21M故障），选择S1点信号的所有主BSS160将自动切换选择S2点的所有信号，这个信号再次选取的过程时间极短，完全不会影响听感。其设置原理在BSS160处理器软件的LOGIC中以二进制真值表运算来实现。（如图-13）
